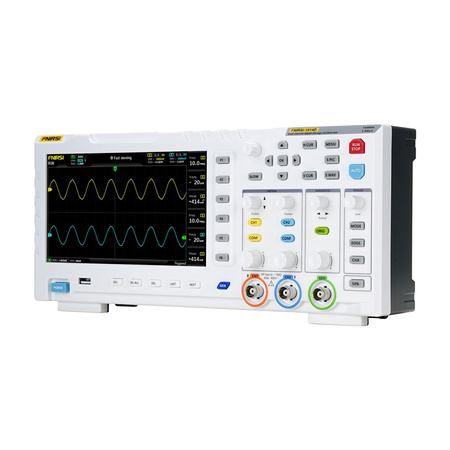

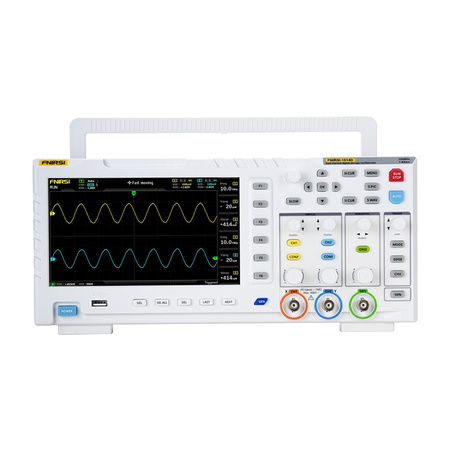

Osciloscopio 2 en 1 Generador de señales FNIRSI 1014D

Osciloscopio generador de señales 2 en 1 FNIRSI 1014D

El FNIRSI 1014D es un osciloscopio digital compacto diseñado para talleres de servicio electrónico, departamentos de investigación y desarrollo, enseñanza técnica y aficionados. Permite el análisis simultáneo y la generación de señales, lo que aumenta significativamente la gama de aplicaciones a la hora de diagnosticar circuitos, probar prototipos o aprender a trabajar con formas de onda. El dispositivo dispone de dos canales de entrada con una impedancia de 1 MΩ y admite un ancho de banda de 100 MHz a una velocidad de muestreo de 1GSa/s. Una pantalla LCD de 7 pulgadas con una resolución de 800×480 px facilita el manejo. Es posible realizar autoanálisis, FFT, modo X-Y y grabación por cursor. También dispone de una memoria interna de 1 GB con capacidad para almacenar hasta 1.000 formas de onda y 1.000 capturas de pantalla, y los datos se pueden exportar fácilmente a un PC a través de USB.

Análisis rápido de señales

Una alta frecuencia de muestreo de 1GSa/s y un ancho de banda de 100 MHz permiten un análisis detallado de las señales analógicas y digitales. Esto permite al instrumento detectar incluso anomalías de corta duración en la forma de onda. Los modos de disparo incluyen Auto, Único y Normal, lo que permite capturar tanto impulsos de ruido como señales analógicas regulares, como sinusoides.

Generador DDS integrado

El generador de señales DDS integrado admite 14 formas de onda estándar (por ejemplo, sinusoidal, rectangular, diente de sierra, triangular), con ajuste preciso de la frecuencia en incrementos de 1 Hz. Esta solución permite generar señales con parámetros precisos para pruebas y simulaciones. El rango de frecuencia de salida alcanza hasta 10 MHz (para una onda sinusoidal), lo que permite probar una amplia gama de circuitos electrónicos y de señal.

Función de captura de forma de onda

La función de "captura de salida" permite guardar una parte o la totalidad de la forma de onda real del osciloscopio como señal de salida del generador. La posibilidad de almacenar hasta 1.000 señales personalizadas aumenta la flexibilidad en las pruebas y análisis. Esta solución distingue al FNIRSI 1014D de los generadores arbitrarios clásicos, que dependen únicamente del ajuste manual de la señal.

Protección contra sobretensiones

El módulo de protección de alta tensión integrado permite medir señales de hasta 400 V de forma segura (con sonda x10), reduciendo el riesgo de daños en el instrumento durante las mediciones en sistemas alimentados por la red eléctrica. La función de protección actúa automáticamente, por lo que el uso accidental de la sonda sin conmutar a x10 no conlleva el riesgo de dañar el equipo.

Pantalla de gran legibilidad

La pantalla TFT en color de 7" con una resolución de 800x480 píxeles ofrece una representación clara de las formas de onda. El modo automático y una interfaz intuitiva permiten obtener rápidamente una imagen de la señal sin necesidad de ajustes manuales. Gracias a un algoritmo de detección inteligente, el aparato ajusta automáticamente el nivel de disparo incluso para formas de onda con múltiples pendientes o las llamadas zonas muertas. Esto ahorra tiempo y evita errores de interpretación. El osciloscopio permite almacenar hasta 1.000 capturas de pantalla y 1.000 formas de onda en la memoria interna de 1 GB. Los datos pueden visualizarse como miniaturas para una visualización y selección rápidas. La interfaz permite ampliar, borrar y exportar registros sin salir del modo de revisión.

Funciones de análisis de señales

La función FFT integrada y el modo de visualización de formas de onda X-Y permiten analizar los armónicos y comparar las amplitudes y los desfases de dos señales. Se trata de herramientas útiles para el diagnóstico de circuitos electrónicos. Además, el modo de medición manual por cursor permite realizar lecturas de picos y frecuencias sin necesidad de convertir la escala, lo que aumenta la precisión del análisis incluso en formas de onda distorsionadas. El dispositivo utiliza un algoritmo especial para descodificar la señal del dial, lo que elimina el problema de las lecturas erróneas causadas por la oxidación o el desgaste del mecanismo. Incluso cuando el codificador está dañado, el osciloscopio funciona correctamente.

Incluye:

• Osciloscopio 2 en 1 FNIRSI 1014D
• Sonda de 100 MHz x2
• Cargador USB
• Manual de usuario
