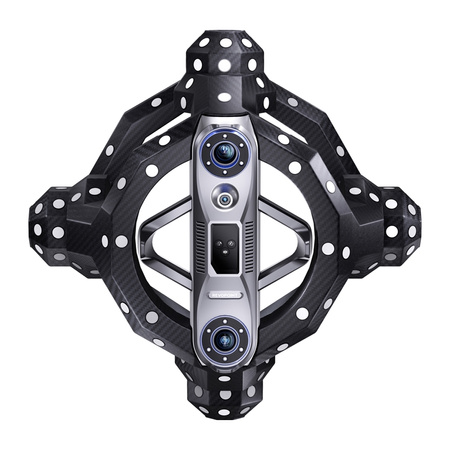

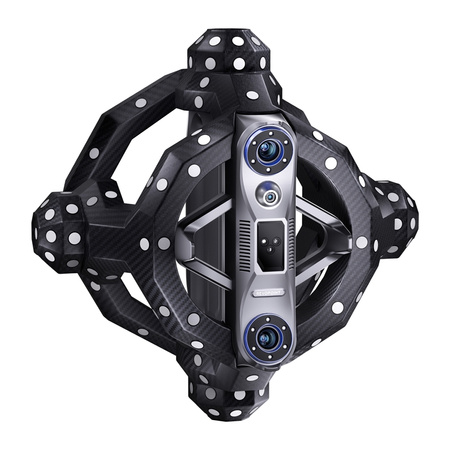

Оптичний 3D-сканер Revopoint Trackit

Оптичний 3D-сканер Revopoint Trackit

Метрологічна точність, повна мобільність та інтелектуальне відстеження об'єктів у реальному часі - Revopoint Trackit - це комплексна система 3D-сканування, яка поєднує в собі оптичний сканер з точністю 0,02 мм і вдосконалений трекер для відстеження об'єктів у просторі. Вона призначена для інженерів, дизайнерів САПР, фахівців з контролю якості, а також промислових компаній. Trackit забезпечує швидке, стабільне і повторюване сканування як невеликих компонентів, так і великих об'єктів - без необхідності використання маркерів. Вбудована система автоматичного калібрування, інтелектуальні підвіси і спеціальне програмне забезпечення Revo Trackit забезпечують високу точність і зручність в різних умовах вимірювань.

Точність без компромісів

Revopoint Trackit забезпечує точність вимірювання 0,02 мм і відстань між точками до 0,05 мм, що дозволяє відтворювати навіть найдрібніші деталі поверхні. За вимірювання відповідає набір глибинних камер, що підтримуються синіми лазерами (30 лінійних і 1 одиночна лінія), забезпечуючи високу точність і стабільність. Отримані дані можна експортувати в популярні формати, такі як PLY, OBJ, STL, ASC, 3MF, GLTF або FBX для подальшого використання в дизайнерському та інженерному програмному забезпеченні.

Швидка і безперебійна робота

Система досягає швидкості сканування до 1 500 000 точок в секунду, що дозволяє ефективно оцифровувати об'єкт. Завдяки інтелектуальному відстеженню переміщення сканера в просторі ви можете працювати плавно - без маркерів і необхідності підтримувати ідеально фіксоване положення. Режим Track Scan дозволяє записувати положення і кут сканера в реальному часі, забезпечуючи точне злиття хмар точок навіть під час динамічних рухів.

Автоматичне калібрування

Оптичний 3D-сканер Revopoint Trackit виключає складне налаштування завдяки використанню двох карданних підвісів з автоматичним калібруванням (Dual-Axis Gimbal System). Трекер і сканер автоматично регулюють своє положення відносно один одного, забезпечуючи стабільну геометрію вимірювальної системи. Процес калібрування можна запустити безпосередньо в програмному забезпеченні - система автоматично розпізнає калібрувальні масиви і синхронізує параметри камери.

Готовність до будь-якої ситуації

І сканер, і трекер виготовлені з легких, але міцних матеріалів - рама з вуглецевого волокна і корпус з полікарбонату забезпечують стійкість до механічних пошкоджень і тривалий термін служби. Пристрої важать 1,2 кг і 1,8 кг відповідно, працюють в діапазоні температур від 0 до 40°C і можуть бути легко встановлені на штативи, що входять до комплекту. Ви будете транспортувати весь набір в спеціальних кейсах з колесами, так що набір залишається повністю мобільним і готовим до використання як в метрологічній лабораторії, так і в промисловому середовищі або майстерні.

Універсальні режими сканування

Revopoint Trackit пропонує кілька режимів роботи для різних сценаріїв вимірювань. У режимі Track Scan сканування виконується в реальному часі без маркерів, що добре підходить для малих і середніх об'єктів. Багатопозиційне сканування дозволяє розділяти великі моделі, такі як частини тіла або деталі машин, на секції і автоматично об'єднувати їх в єдину хмару точок. Для складних поверхонь доступний режим сканування з використанням магнітних або самоклеючих маркерів для підвищення стабільності зчитування. Незалежно від обраного режиму, готові моделі можна зберігати в популярних форматах PLY, OBJ, STL, ASC, 3MF, GLTF або FBX для використання в CAD, CAM і 3D-додатках.

Просунуте програмне забезпечення Revo Trackit

Додаток Revo Trackit - це центр управління всім процесом сканування. Він дозволяє автоматично регулювати експозицію глибинної камери і в режимі реального часу переглядати відстань і якість зібраних точок. Він також дозволяє призупинити сканування, перевірити його хід і відновити роботу в будь-який момент. Система автоматично об'єднує хмари точок і генерує модельну сітку, що прискорює підготовку кінцевого файлу. Після завершення сканування ви можете легко згенерувати 3D-модель, виконати базову обробку сітки і експортувати дані в обраному вами форматі.

Професійні програми

Revopoint Trackit призначений для інженерних, промислових і дизайнерських застосувань. Система ідеально підходить для контролю якості та метрології, дозволяючи проводити точний геометричний аналіз і картографування форм компонентів. Вона також є цінним інструментом для реінжинірингу, дозволяючи оцифровувати компоненти без технічної документації. Він відкриває широкий спектр можливостей у створенні прототипів і CAD-проектуванні, полегшуючи перенесення реальних об'єктів у цифрове середовище. Завдяки підтримці об'єктів розміром від 10 мм до 6 м, Revopoint Trackit використовується як у промисловості, так і в технічній освіті або дослідженнях, пропонуючи високу точність і гнучкість у роботі.

Обладнання готове до більшого

Щоб отримати максимальну віддачу від Revopoint Trackit, рекомендується конфігурація, що включає Windows 10 або 11 (64-біт), процесор Intel Core i9 12-го покоління або новіше, 64 ГБ оперативної пам'яті та відеокарту NVIDIA RTX 4060 з 8 ГБ VRAM або вище. Пристрій працює виключно з архітектурою x86_64 і вимагає підключення через USB 3.0 або новішої версії для забезпечення належної стабільності передачі та безперебійної обробки даних під час сканування.

Входить до комплекту поставки:

• Трекер
• Сканер
• Кардан для автоматичного калібрування трекера (двоосьовий)
• Кардан для автоматичного калібрування сканера (двовісний)
• Штатив для трекера
• Штатив для сканера
• Штатив для калібрувальної дошки
• Адаптер для сканера
• Калібрувальна дошка
• Калібрувальний стовп
• Блок живлення
• Кабель для ПК
• Кабель сканера
• Кабель карданного підвісу сканера
• Кабель карданного підвісу трекера
• Кабельні стяжки
• Магнітні маркери
• Анкерний блок (магнітний)
• Килимок для позиціонування
• USB-накопичувач
• Кейс для транспортування трекера (на колесах)
• Транспортувальний кейс для сканера (на колесах)
• Посібник користувача, сертифікат та гарантійний талон
