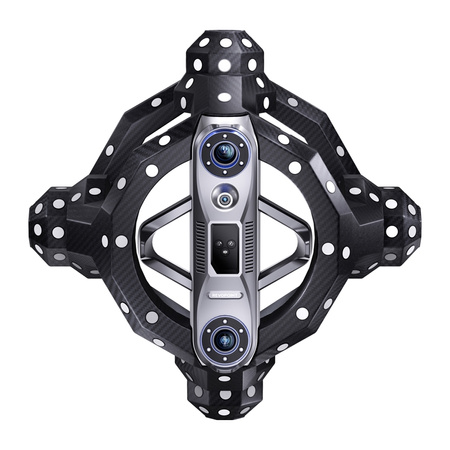

Revopoint Trackit optisk 3D-skanner

Revopoint Trackit optisk 3D-skanner

Mätteknisk precision, full mobilitet och intelligent objektspårning i realtid - Revopoint Trackit är ett heltäckande 3D-skanningssystem som kombinerar en optisk skanner med 0,02 mm noggrannhet med en avancerad spårningsenhet för rymdspårning. Det är utformat för ingenjörer, CAD-designers, kvalitetskontrollspecialister samt industriföretag. Trackit ger snabb, stabil och repeterbar scanning av både små komponenter och stora objekt - utan behov av markörer. Det integrerade automatiska kalibreringssystemet, intelligenta gimbals och den dedikerade Revo Trackit-programvaran garanterar hög noggrannhet och bekvämlighet i en mängd olika mätmiljöer.

Noggrannhet utan kompromisser

Revopoint Trackit erbjuder en mätprecision på 0,02 mm och ett punktavstånd på upp till 0,05 mm, vilket gör att även de finaste ytdetaljerna kan återges. En uppsättning djupkameror som stöds av blå lasrar (30 linjer och 1 enkel linje) ansvarar för mätningen, vilket säkerställer hög noggrannhet och stabilitet. De resulterande data kan exporteras i populära format som PLY, OBJ, STL, ASC, 3MF, GLTF eller FBX för vidare användning i design- och ingenjörsprogram.

Snabb och smidig drift

Systemet uppnår skanningshastigheter på upp till 1.500.000 punkter per sekund, vilket möjliggör en effektiv digitalisering av objektet. Tack vare den intelligenta spårningen av skannerns rörelse i rummet kan du arbeta smidigt - utan markörer och utan att behöva hålla en helt fast position. Track Scan-läget möjliggör registrering i realtid av skannerns position och vinkel, vilket säkerställer korrekt sammanslagning av punktmoln även under dynamiska rörelser.

Automatisk kalibrering

Den optiska 3D-skannern Revopoint Trackit eliminerar komplexa inställningar genom att använda två gimbaler med automatisk kalibrering (Dual-Axis Gimbal System). Trackern och skannern justerar automatiskt sin position i förhållande till varandra, vilket säkerställer en konsekvent geometri för mätsystemet. Kalibreringsprocessen kan startas direkt i programvaran - systemet känner automatiskt igen kalibreringsmatriserna och synkroniserar kameraparametrarna.

Redo för alla situationer

Både scannern och trackern är tillverkade av lätta men robusta material - kolfiberramen och höljet i polykarbonat gör dem motståndskraftiga mot mekaniska skador och ger dem lång livslängd. Enheterna väger 1,2 kg respektive 1,8 kg, arbetar i ett temperaturområde på 0 till 40°C och kan enkelt monteras på de medföljande stativen. Du transporterar hela uppsättningen i särskilda väskor med hjul, så att uppsättningen förblir helt mobil och redo att användas både i metrologilaboratoriet och i en industri- eller verkstadsmiljö.

Mångsidiga skanningslägen

Revopoint Trackit erbjuder flera olika driftlägen för att passa olika mätscenarier. I Track Scan-läget sker skanningen i realtid utan markörer, vilket fungerar bra för små till medelstora objekt. Med Multi-Position Scan kan stora modeller, t.ex. kroppsdelar eller maskindelar, delas in i sektioner och automatiskt kombineras till ett enda punktmoln. För utmanande ytor finns ett Marker Scan-läge som använder magnetiska eller självhäftande markörer för att öka avläsningsstabiliteten. Oavsett vilket läge som väljs kan de färdiga modellerna sparas i populära PLY-, OBJ-, STL-, ASC-, 3MF-, GLTF- eller FBX-format för användning i CAD-, CAM- och 3D-applikationer.

Revo Trackit avancerad programvara

Revo Trackit-applikationen är administrationscentret för hela skanningsprocessen. Den möjliggör automatisk justering av djupkamerans exponering och förhandsgranskning i realtid av de insamlade punkternas avstånd och kvalitet. Du kan också pausa skanningen, kontrollera hur den fortskrider och återuppta arbetet när som helst. Systemet sammanfogar automatiskt punktmoln och genererar ett modellgitter, vilket påskyndar förberedelsen av den slutliga filen. När skanningen är klar kan du enkelt generera en 3D-modell, utföra grundläggande mesh-bearbetning och exportera data i valfritt format.

Professionella tillämpningar

Revopoint Trackit är utformad för tillämpningar inom teknik, industri och design. Systemet är idealiskt för kvalitetskontroll och metrologi, eftersom det möjliggör exakt geometrianalys och kartläggning av komponentformer. Det är också ett värdefullt verktyg inom reverse engineering, där man kan digitalisera komponenter utan teknisk dokumentation. Den öppnar upp för ett brett spektrum av möjligheter inom prototyptillverkning och CAD-design, eftersom den underlättar överföringen av verkliga objekt till en digital miljö. Revopoint Trackit har stöd för objekt i storlekar från 10 mm till 6 m och används inom såväl industrin som inom teknisk utbildning och forskning, där den erbjuder hög noggrannhet och flexibelt arbete.

Utrustning redo för mer

För att få ut mesta möjliga av Revopoint Trackit rekommenderas en konfiguration med Windows 10 eller 11 (64-bitars), 12:e generationens Intel Core i9-processor eller senare, 64 GB RAM och NVIDIA RTX 4060-grafikkort med 8 GB VRAM eller högre. Enheten arbetar uteslutande med x86_64-arkitektur och kräver en anslutning via USB 3.0 eller senare för att säkerställa tillräcklig överföringsstabilitet och smidig databehandling under skanning.

Ingår i leveransen:

• Tracker
• Skanner
• Gimbal för automatisk trackerkalibrering (dubbla axlar)
• Gimbal för automatisk skannerkalibrering (två axlar)
• Stativ för tracker
• Stativ för skanner
• Stativ för kalibreringsbräda
• Adapter för skanner
• Kalibreringsbräda
• Kalibreringsstång
• Strömförsörjning
• PC-kabel
• Kabel till skanner
• Kabel för skannerns gimbal
• Kabel för gimbal till tracker
• Kabelbinder
• Magnetiska markörer
• Ankarblock (magnetiskt)
• Positioneringsmatta
• USB-minne
• Transportväska för tracker (med hjul)
• Transportväska för scanner (med hjul)
• Snabbstartguide, certifikat och garantikort
