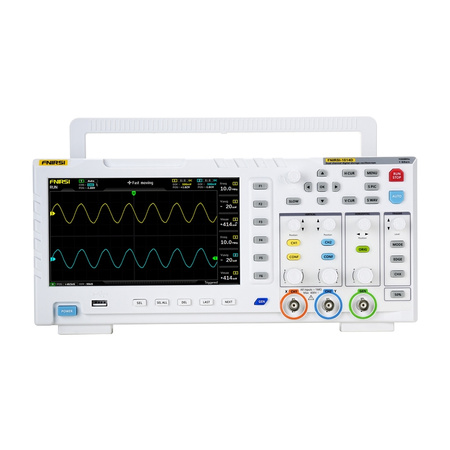

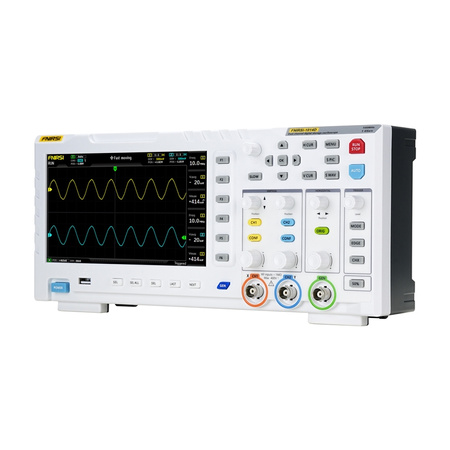

Oscilloskop 2-i-1 FNIRSI 1014D signalgenerator

FNIRSI 1014D 2-i-1 oscilloskop signalgenerator

FNIRSI 1014D är ett kompakt digitalt oscilloskop som är avsett för elektronikverkstäder, forsknings- och utvecklingsavdelningar, teknisk utbildning och hobbyanvändare. Det möjliggör samtidig analys och signalgenerering, vilket avsevärt ökar användningsområdet vid diagnostisering av kretsar, testning av prototyper eller för att lära sig att arbeta med vågformer. Enheten har två ingångskanaler med en impedans på 1 MΩ och stöder en bandbredd på 100 MHz med en samplingsfrekvens på 1GSa/s. En 7-tums LCD-skärm med en upplösning på 800×480 px underlättar användningen. Auto-analys, FFT, X-Y-läge och markörinspelning är möjliga. Det finns också ett internminne på 1 GB med möjlighet att lagra upp till 1.000 vågformer och 1.000 skärmdumpar, och data kan enkelt exporteras till en PC via USB.

Snabb signalanalys

En hög samplingsfrekvens på 1GSa/s och en bandbredd på 100 MHz möjliggör detaljerad analys av analoga och digitala signaler. Detta gör att instrumentet kan fånga upp även kortlivade anomalier i vågformen. Triggerlägena Auto, Single och Normal gör det möjligt att fånga upp både bruspulser och vanliga analoga signaler, t.ex. sinuskurvor.

Inbyggd DDS-generator

Den integrerade DDS-signalgeneratorn stöder 14 standardvågformer (t.ex. sinus, rektangel, sågtand, triangel) med exakt frekvensjustering i steg om 1 Hz. Den lösning som används gör det möjligt att generera signaler med exakta parametrar för testning och simulering. Utgångsfrekvensområdet når upp till 10 MHz (för en sinusvåg), vilket möjliggör testning av ett brett spektrum av elektroniska kretsar och signalkretsar.

Funktion för att fånga vågform

Med funktionen "capture output" kan en del av eller hela den aktuella vågformen från oscilloskopet sparas som en utgångssignal från generatorn. Möjligheten att lagra upp till 1.000 skräddarsydda signaler ökar flexibiliteten vid testning och analys. Denna lösning skiljer FNIRSI 1014D från klassiska arbiträra generatorer, som enbart förlitar sig på manuell signaljustering.

Skydd mot överspänning

Den integrerade högspänningsskyddsmodulen gör det möjligt att mäta signaler på upp till 400 V på ett säkert sätt (med x10-prob), vilket minskar risken för skador på instrumentet vid mätningar i nätanslutna system. Skyddsfunktionen arbetar automatiskt, så oavsiktlig användning av proben utan att växla till x10 riskerar inte att skada utrustningen.

Mycket lättläst display

Den 7" stora TFT-färgskärmen med en upplösning på 800x480 pixlar ger en tydlig bild av vågformerna. Autoläge och ett intuitivt gränssnitt gör att du snabbt kan få en bild av signalen utan manuell justering. Tack vare en intelligent detekteringsalgoritm justerar enheten automatiskt triggernivån även för vågformer med flera lutningar eller så kallade döda zoner. Detta sparar tid och undviker tolkningsfel. Oscilloskopet kan lagra upp till 1.000 skärmdumpar och 1.000 vågformer i det 1 GB stora internminnet. Data kan visas som miniatyrbilder för snabb visning och urval. Gränssnittet gör det möjligt att zooma in, radera och exportera poster utan att lämna granskningsläget.

Funktioner för signalanalys

Med den inbyggda FFT-funktionen och X-Y-vågformsvisning kan övertoner analyseras och amplituder och fasförskjutningar för två signaler jämföras. Detta är användbara verktyg vid diagnos av elektroniska kretsar. Dessutom gör det manuella markörmätningsläget att topp- och frekvensavläsningar kan göras utan behov av skalkonvertering, vilket ökar precisionen i analysen även i förvrängda vågformer. Enheten använder en speciell algoritm för att avkoda uppringningssignalen, vilket eliminerar problemet med felaktiga avläsningar som orsakas av oxidation eller slitage på mekanismen. Även när kodaren är skadad fungerar oscilloskopet korrekt.

Inkluderat i leveransen:

• FNIRSI 1014D 2-i-1-oscilloskop
• 100 MHz-prob x2
• USB-laddare
• Användarhandbok
