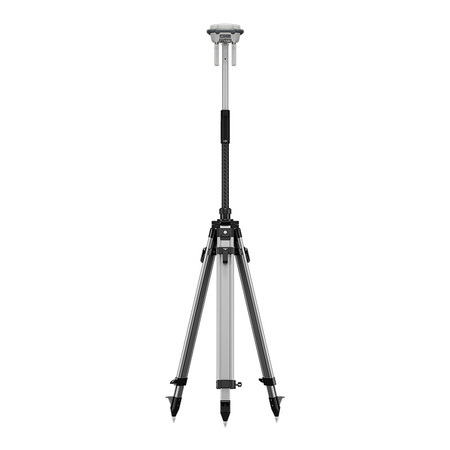

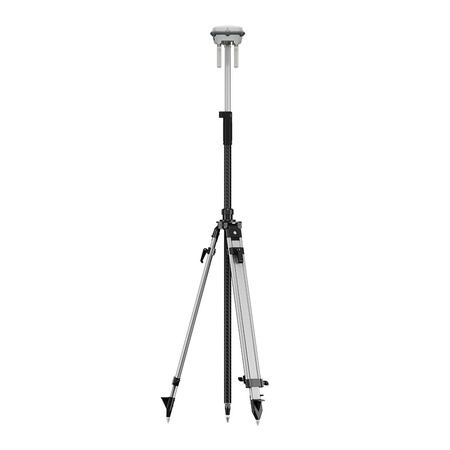

DJI D-RTK 3 station

Basstationsläge (sändningsläge) och relästationsläge

Basstationens noggrannhet:
Enkelpunktsnoggrannhet (okalibrerad):
Horisontellt: 1,5 m (RMS)
Vertikalt: 3,0 m (RMS)

Satellitbaserad differentiell noggrannhet:
Konvergenstid: 20 min
Horisontellt: 30 cm (RMS)
Vertikal: 40 cm (RMS)

Kalibrering av RTK-nätverk**:
Horisontellt: 1,0 cm (RMS) + 1 ppm
Vertikal: 3,0 cm (RMS) + 1 ppm

Läge för mottagande station*

RTK-noggrannhet (fast mätning):
Horisontellt: 0,8 cm (RMS) + 1 ppm
Vertikal: 1,5 cm (RMS) + 1 ppm

RTK-noggrannhet (lutningsmätning)***:
Vinkelintervall: 0° till 60°
Horisontellt: 8 mm + 0,7 mm/° lutning (noggrannhet <2 cm inom 30°)

* Mätnoggrannheten beror på olika faktorer. Detta värde erhålls under normala förhållanden med ostörd sikt, god satellitdistribution, låg jonosfärisk aktivitet och inga elektromagnetiska störningar eller flervägseffekter.
** Noggrannheten hos basstationens kalibreringskoordinater beror på olika faktorer. För kartläggning, exakta flygvägar osv. rekommenderas kalibrering under perioder med inaktiv jonosfär, i en öppen, ostörd miljö utan elektromagnetisk störning eller flervägseffekter, med användning av fyra eller fler GNSS-system.
*** Kraftiga vibrationer och snabb rotation kan påverka tröghetsmätarens noggrannhet.

Frekvenser som stöds: BDS B2b, GALILEO E6**, L-BAND**.
Konvergenstid: 20 minuter
Horisontell: 30 cm (RMS)
Vertikal: 40 cm (RMS)

* Mätnoggrannheten beror på olika faktorer. Detta värde erhålls under normala förhållanden med fri sikt, god satellitdistribution, låg jonosfärisk aktivitet och inga elektromagnetiska störningar eller flervägseffekter.
** Kommer att stödjas i senare versioner.

När den används som bas- eller relästation registrerar den råa RTCM 3.2-observationsdata i DAT-format.
I roverstationsläge eller kalibreringsläge för bas- och relästationer:
1. Stödjer protokollen RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7.
2 Det är rekommenderat att använda mottagare som stöder fyra eller fler GNSS-system.

2,4000 GHz till 2,4835 GHz:
<33 dBm (FCC)
＜20 dBm (CE/SRRC/MIC)

5,150 GHz till 5,250 GHz:
<23 dBm (CE/FCC)

5,725 GHz till 5,850 GHz:
<33 dBm (FCC)
<30 dBm (SRRC)
<14 dBm (CE)

Basstationsläge
Mellan D-RTK 3 och flygplan:
FCC: 15 km
SRRC: 12 km
CE/JP: 8 km

Rover Station-läge:
Mellan D-RTK 3 och mobila enheter: 30 m

Uppmätt i en ostörd utomhusmiljö fri från störningar. Siffrorna ovan visar den längsta kommunikationsräckvidden för enkelriktade flygningar utan retur inom varje standard. Var alltid uppmärksam på RTH-påminnelserna i appen när du flyger.

FCC
Mellan drönare och relästation: 25 km
Mellan relästation och fjärrkontrollapparat: 1 km

SRRC
Mellan drönare och relästation: 12 km
Mellan relästation och fjärrstyrd apparat: 1 km

CE
Mellan drönare och relästation: 10 km
Mellan relästation och fjärrstyrd apparat: 300 m

Uppmätt i en ostörd utomhusmiljö fri från störningar. Siffrorna ovan visar den längsta kommunikationsräckvidden för enkelriktade flygningar utan retur inom varje standard. Var alltid uppmärksam på RTH-påminnelserna i applikationen under flygning. Relästationen bör placeras på en upphöjd plats utan hinder för att säkerställa tydlig kommunikation mellan fjärrkontrollen och drönaren.

Starka störningar: Stadskärnor, ca 1,5-5 km
Medelhög störning: Förortsområden, ca 5-15 km
Mikrostörningar: Avlägsna/perifera områden, ca 15-25 km

Data är testade i enlighet med FCC-standarder i en ostörd miljö med typiska störningar. De fungerar endast som referens och är inte en garanti för det faktiska flygavståndet.

Låg störning och byggnadshinder: ca 0-0,5 km
Låg störning och trädhinder: ca 0,5-3 km

Data är testade i enlighet med FCC-standarder i en ostörd miljö med typiska störningar. De är endast avsedda som referens och utgör inte någon garanti för det faktiska flygavståndet.

OcuSync 4 riktantenn × 4, 2T4R

Antennen använder en standard SMA-kontakt med omvänd polaritet.

USB PD 3.0-protokoll, 9V till 15V adapterutgångsspänning (t.ex. DJI 65W bärbar laddare)

Om du använder en icke-rekommenderad laddare, t.ex. en laddare med 5V-utgång, kan D-RTK 3 endast laddas när strömmen är avstängd.

USB typ C

Relästation: 4 timmar
Basstation: 7 timmar
Rover Station-läge: 10 timmar.

* Batteriets prestanda kan försämras vid låga temperaturer; användning av nätaggregat som stöder USB PD 3.0 rekommenderas.

LiPo
Kapacitet: 6500 mAh
Energi: 46,8 Wh

-20° till 55°C

1 I en miljö med normal temperatur reduceras laddningseffekten om temperaturen i enhetens hölje överstiger 48°C. Laddning med full effekt återupptas efter nedkylning.
2. Efter förvaring/användning vid låga temperaturer ska enheten flyttas till en miljö med normal temperatur och tillåtas värmas upp till batteriets inre temperatur > 0°C före laddning.
3. Efter förvaring/användning vid höga temperaturer ska enheten flyttas till en miljö med normal temperatur och tillåtas svalna tills batteriets inre temperatur når <45°C före laddning.

IP67*

* Se till att alla gummiproppar på höljet är korrekt monterade.

Fall från 2 m höjd med en stolpe

163 × 89 mm (exklusive OcuSync riktantenner)

Cirka 1,26 kg
