Osciloscópio 2 em 1 FNIRSI 1014D gerador de sinais

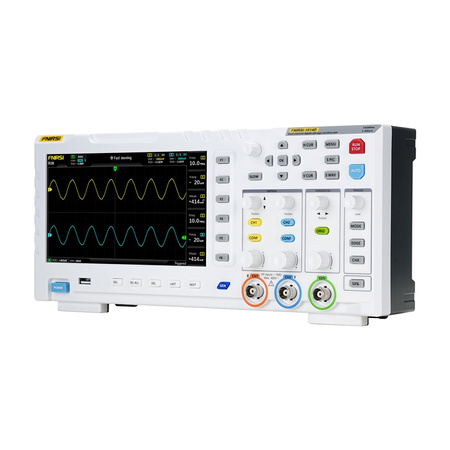

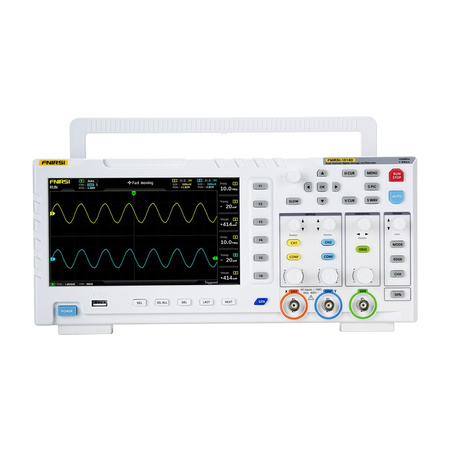

Gerador de sinal de osciloscópio 2 em 1 FNIRSI 1014D

O FNIRSI 1014D é um osciloscópio digital compacto concebido para lojas de serviços electrónicos, departamentos de investigação e desenvolvimento, ensino técnico e amadores. Permite a análise e a geração simultânea de sinais, o que aumenta significativamente a gama de aplicações no diagnóstico de circuitos, no teste de protótipos ou na aprendizagem do trabalho com formas de onda. O dispositivo tem dois canais de entrada com uma impedância de 1 MΩ e suporta uma largura de banda de 100 MHz a uma taxa de amostragem de 1GSa/s. Um ecrã LCD de 7 polegadas com uma resolução de 800×480 px facilita o funcionamento. É possível efetuar análise automática, FFT, modo X-Y e gravação de cursor. Existe também uma memória interna de 1 GB com a capacidade de armazenar até 1.000 formas de onda e 1.000 capturas de ecrã, e os dados podem ser facilmente exportados para um PC através de USB.

Análise rápida de sinais

Uma elevada taxa de amostragem de 1GSa/s e uma largura de banda de 100 MHz permitem uma análise detalhada de sinais analógicos e digitais. Isto permite que o instrumento apanhe até mesmo anomalias de curta duração na forma de onda. Os modos de disparo incluem Auto, Simples e Normal, permitindo a captação de impulsos de ruído e sinais analógicos regulares, como sinusóides.

Gerador DDS integrado

O gerador de sinais DDS integrado suporta 14 formas de onda padrão (por exemplo, seno, retângulo, dente de serra, triângulo), com ajuste de frequência preciso em incrementos de 1 Hz. A solução utilizada permite gerar sinais com parâmetros exactos para testes e simulações. A gama de frequências de saída atinge até 10 MHz (para uma onda sinusoidal), permitindo testar uma vasta gama de circuitos electrónicos e de sinais.

Função de captura de formas de onda

A função de "captura de saída" permite que parte ou a totalidade da forma de onda atual do osciloscópio seja guardada como sinal de saída do gerador. A capacidade de armazenar até 1.000 sinais personalizados aumenta a flexibilidade nos testes e análises. Esta solução distingue o FNIRSI 1014D dos geradores arbitrários clássicos, que dependem apenas do ajuste manual do sinal.

Proteção contra sobretensão

O módulo de proteção de alta tensão integrado permite a medição segura de sinais até 400V (com sonda x10), reduzindo o risco de danos no instrumento durante as medições em sistemas alimentados pela rede eléctrica. A função de proteção funciona automaticamente, pelo que a utilização acidental da sonda sem mudar para x10 não implica o risco de danificar o equipamento.

Ecrã de elevada legibilidade

O ecrã TFT a cores de 7", com uma resolução de 800x480 pixels, permite uma representação clara das formas de onda. O modo automático e uma interface intuitiva permitem-lhe obter rapidamente uma imagem do sinal sem necessidade de ajuste manual. Graças a um algoritmo de deteção inteligente, o dispositivo ajusta automaticamente o nível de disparo mesmo para formas de onda com vários declives ou as chamadas zonas mortas. Isto poupa tempo e evita erros de interpretação. O osciloscópio permite armazenar até 1.000 capturas de ecrã e 1.000 formas de onda na memória interna de 1 GB. Os dados podem ser visualizados como miniaturas para uma rápida visualização e seleção. A interface permite que os registos sejam ampliados, apagados e exportados sem sair do modo de revisão.

Funções de análise de sinais

A função FFT incorporada e o modo de visualização da forma de onda X-Y permitem a análise de harmónicos e a comparação das amplitudes e mudanças de fase de dois sinais. Estas são ferramentas úteis no diagnóstico de circuitos electrónicos. Além disso, o modo de medição com cursor manual permite efetuar leituras de pico e frequência sem necessidade de conversão de escala, aumentando a precisão da análise mesmo em formas de onda distorcidas. O dispositivo utiliza um algoritmo especial para descodificar o sinal de marcação, eliminando o problema de leituras erradas causadas pela oxidação ou desgaste do mecanismo. Mesmo quando o codificador está danificado, o osciloscópio funciona corretamente.

Incluído:

• Osciloscópio 2 em 1 FNIRSI 1014D
• Sonda de 100 MHz x2
• Carregador USB
• Manual do utilizador
