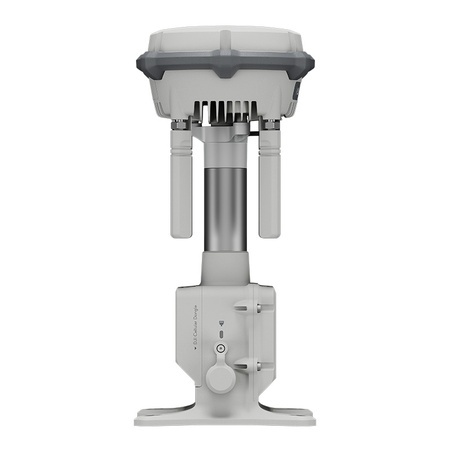

DJI D-RTK 3 Station

Modus basisstation (zendmodus) en modus relaisstation

Nauwkeurigheid basisstation:
Nauwkeurigheid op één punt (niet gekalibreerd):
Horizontaal: 1,5 m (RMS)
Verticaal: 3,0 m (RMS)

Satellietgebaseerde differentiële nauwkeurigheid:
Convergentietijd: 20 min
Horizontaal: 30 cm (RMS)
Verticaal: 40 cm (RMS)

RTK-netwerkkalibratie**:
Horizontaal: 1,0 cm (RMS) + 1 ppm
Verticaal: 3,0 cm (RMS) + 1 ppm

Ontvangstationmodus*

RTK-nauwkeurigheid (vaste meting):
Horizontaal: 0,8 cm (RMS) + 1 ppm
Verticaal: 1,5 cm (RMS) + 1 ppm

RTK-nauwkeurigheid (inclinatiemeting)***:
Hoekbereik: 0° tot 60°
Horizontaal: 8 mm + 0,7 mm/° helling (nauwkeurigheid <2 cm binnen 30°)

* De nauwkeurigheid van de meting is afhankelijk van verschillende factoren. Deze waarde is verkregen onder normale omstandigheden met ongestoord zicht, goede satellietverdeling, lage ionosferische activiteit en geen elektromagnetische interferentie of multipadeffecten.
** De nauwkeurigheid van de kalibratiecoördinaten van het basisstation hangt af van verschillende factoren. Voor landmetingen, precieze vliegroutes, enz. wordt kalibratie aanbevolen tijdens perioden van inactieve ionosfeer, in een open, ongestoorde omgeving zonder elektromagnetische interferentie of multipath-effecten, met gebruik van vier of meer GNSS-systemen.
*** Intense trillingen en snelle rotatie kunnen de nauwkeurigheid van de traagheidsmeeteenheid beïnvloeden.

Ondersteunde frequenties: BDS B2b, GALILEO E6**, L-BAND**.
Convergentietijd: 20 minuten
Horizontaal: 30 cm (RMS)
Verticaal: 40 cm (RMS)

* De meetnauwkeurigheid is afhankelijk van verschillende factoren. Deze waarde is verkregen onder normale omstandigheden met een onbelemmerd zicht, goede satellietverdeling, lage ionosferische activiteit en geen elektromagnetische interferentie of multipad-effecten.
** Wordt in latere versies ondersteund.

Bij gebruik als basis- of relaisstation slaat het ruwe RTCM 3.2 observatiegegevens op in DAT formaat.
In roverstationmodus of kalibratiemodus voor basis- en relaisstations:
1. ondersteunt RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7 protocollen.
2 Het wordt aanbevolen ontvangers te gebruiken die vier of meer GNSS-systemen ondersteunen.

2,4000 GHz tot 2,4835 GHz:
<33 dBm (FCC)
＜20 dBm (CE/SRRC/MIC)

5,150 GHz tot 5,250 GHz:
<23 dBm (CE/FCC)

5,725 GHz tot 5,850 GHz:
<33 dBm (FCC)
<30 dBm (SRRC)
<14 dBm (CE)

Modus basisstation
Tussen D-RTK 3 en vliegtuig:
FCC: 15 km
SRRC: 12 km
CE/JP: 8 km

Rover Station modus:
Tussen D-RTK 3 en mobiele apparaten: 30 m

Gemeten in een ongestoorde, storingsvrije buitenomgeving. De bovenstaande cijfers tonen het verste communicatiebereik voor eenrichtingsvluchten zonder terugkeer binnen elke standaard. Let tijdens het vliegen altijd op de RTH-herinneringen in de app.

FCC
Tussen drone en relaisstation: 25 km
Tussen relaisstation en afstandsbediening: 1 km

SRRC
Tussen drone en relaisstation: 12 km
Tussen relaisstation en afstandsbediening 1 km

CE
Tussen drone en relaisstation: 10 km
Tussen relaisstation en afstandsbediening 300 m

Gemeten in een ongestoorde, storingsvrije buitenomgeving. De bovenstaande cijfers tonen het verste communicatiebereik voor eenrichtingsvluchten zonder terugkeer binnen elke standaard. Let tijdens de vlucht altijd op de RTH-herinneringen in de toepassing. Het relaisstation moet op een verhoogde positie zonder obstructies worden geplaatst om een duidelijke communicatie tussen de afstandsbediening en de drone te garanderen.

Sterke interferentie: Stadscentra, ongeveer 1,5-5 km
Medium interferentie: Voorstedelijke gebieden, ongeveer 5-15 km
Micro interferentie: Afgelegen/perifere gebieden, ongeveer 15-25 km

De gegevens zijn getest in overeenstemming met de FCC-normen in een ongestoorde omgeving met typische interferentie. Ze dienen alleen als referentie en zijn geen garantie voor de werkelijke vliegafstand.

Weinig storing en obstakels in gebouwen: ongeveer 0-0,5 km
Lage interferentie en obstakels in bomen: ongeveer 0,5-3 km

De gegevens zijn getest in overeenstemming met de FCC-normen in een ongestoorde omgeving met typische interferentie. Ze dienen alleen ter referentie en bieden geen garantie voor de werkelijke vliegafstand.

OcuSync 4 richtantenne × 4, 2T4R

De antenne maakt gebruik van een standaard SMA-connector met omgekeerde polariteit.

USB PD 3.0-protocol, uitgangsspanning adapter 9V tot 15V (bijv. DJI draagbare lader 65W)

Bij gebruik van een niet-aanbevolen oplader, zoals een oplader met een 5V uitgang, kan de D-RTK 3 alleen worden opgeladen wanneer de stroom is uitgeschakeld.

USB Type-C

Relaisstation: 4 uur
Basisstation: 7 uur
Rover Station-modus: 10 uur.

* Batterijprestaties kunnen afnemen bij lage temperaturen; gebruik van voedingen die USB PD 3.0 ondersteunen wordt aanbevolen.

LiPo
Capaciteit: 6500 mAh
Energie: 46,8 Wh

-20° tot 55°C

1 In een omgeving met normale temperaturen wordt het oplaadvermogen verlaagd als de temperatuur van de behuizing van het apparaat boven de 48°C komt. Het opladen op vol vermogen wordt hervat na afkoeling.
2) Na opslag/gebruik bij lage temperaturen moet het apparaat worden verplaatst naar een omgeving met normale temperaturen en moet het worden opgewarmd tot de interne temperatuur van de batterij>0°C voordat het apparaat wordt opgeladen.
3) Na opslag/gebruik bij hoge temperaturen moet het apparaat in een omgeving met een normale temperatuur worden geplaatst en worden afgekoeld tot de interne temperatuur van de batterij <45°C is voordat het apparaat wordt opgeladen.

IP67*

* Zorg ervoor dat alle rubberen pluggen op de behuizing correct zijn geïnstalleerd.

Laten vallen van een hoogte van 2 m met een stok

163 × 89 mm (exclusief OcuSync richtantennes)

Ca. 1,26 kg
