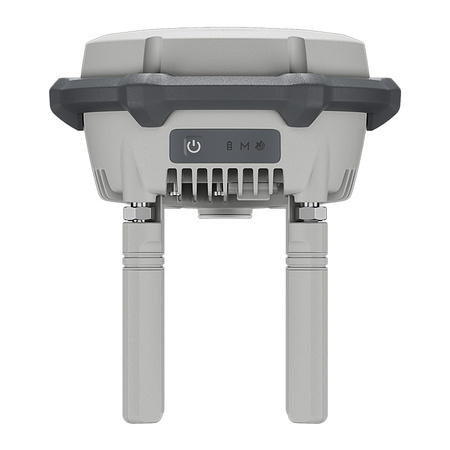

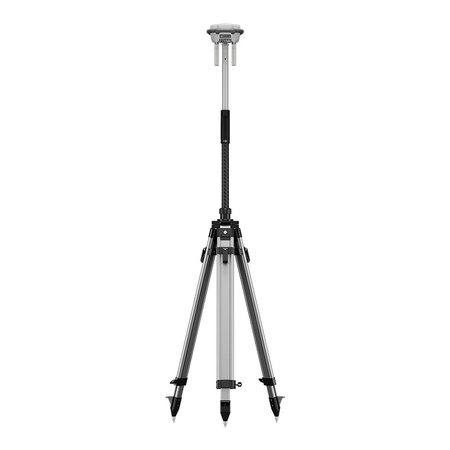

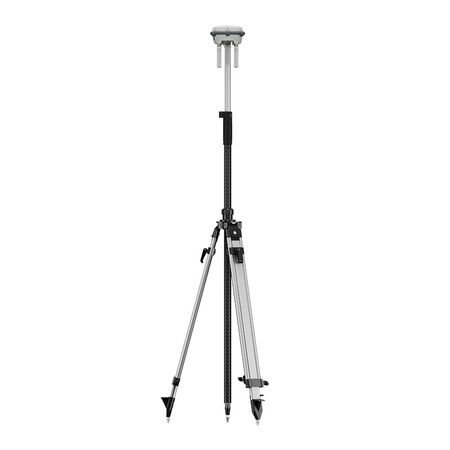

Stazione DJI D-RTK 3

Modalità stazione base (modalità di trasmissione) e modalità stazione relè

Precisione della stazione base:
Precisione del punto singolo (non calibrato):
Orizzontale: 1,5 m (RMS)
Verticale: 3,0 m (RMS)

Precisione differenziale basata su satellite:
Tempo di convergenza: 20 min
Orizzontale: 30 cm (RMS)
Verticale: 40 cm (RMS)

Calibrazione rete RTK**:
Orizzontale: 1,0 cm (RMS) + 1 ppm
Verticale: 3,0 cm (RMS) + 1 ppm

Modalità stazione ricevente*

Precisione RTK (misura fissa):
Orizzontale: 0,8 cm (RMS) + 1 ppm
Verticale: 1,5 cm (RMS) + 1 ppm

Precisione RTK (misurazione dell'inclinazione)***:
Gamma di angoli: da 0° a 60°
Orizzontale: 8 mm + 0,7 mm/° di inclinazione (precisione <2 cm entro 30°)

* L'accuratezza della misura dipende da vari fattori. Questo valore è ottenuto in condizioni normali con visibilità indisturbata, buona distribuzione dei satelliti, bassa attività ionosferica e assenza di interferenze elettromagnetiche o effetti multi-path.
** La precisione delle coordinate di calibrazione della stazione base dipende da vari fattori. Per rilievi, traiettorie di volo precise, ecc. la calibrazione è consigliata durante i periodi di ionosfera inattiva, in un ambiente aperto e indisturbato senza interferenze elettromagnetiche o effetti di multipath, utilizzando quattro o più sistemi GNSS.
*** Vibrazioni intense e rotazioni rapide possono influire sulla precisione dell'unità di misura inerziale.

Frequenze supportate: BDS B2b, GALILEO E6**, L-BAND**.
Tempo di convergenza: 20 minuti
Orizzontale: 30 cm (RMS)
Verticale: 40 cm (RMS)

* L'accuratezza della misura dipende da vari fattori. Questo valore è ottenuto in condizioni normali, con una visuale libera, una buona distribuzione dei satelliti, una bassa attività ionosferica e l'assenza di interferenze elettromagnetiche o effetti multi-path.
** Sarà supportato nelle versioni successive.

Quando viene utilizzato come stazione base o relè, registra i dati di osservazione grezzi RTCM 3.2 in formato DAT.
In modalità stazione rover o in modalità di calibrazione per stazioni base e relè:
1. supporta i protocolli RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7.
2 Si consiglia di utilizzare ricevitori che supportino quattro o più sistemi GNSS.

Da 2,4000 GHz a 2,4835 GHz:
<33 dBm (FCC)
＜20 dBm (CE/SRRC/MIC)

Da 5,150 GHz a 5,250 GHz:
<23 dBm (CE/FCC)

Da 5,725 GHz a 5,850 GHz:
<33 dBm (FCC)
<30 dBm (SRRC)
<14 dBm (CE)

Modalità stazione base
Tra il D-RTK 3 e l'aereo:
FCC: 15 km
SRRC: 12 km
CE/JP: 8 km

Modalità Rover Station:
Tra D-RTK 3 e dispositivi mobili: 30 m

Misurato in un ambiente esterno indisturbato e privo di interferenze. Le cifre sopra riportate mostrano la portata di comunicazione più lontana per voli di sola andata senza ritorno all'interno di ogni standard. Prestare sempre attenzione ai promemoria RTH nell'app durante il volo.

FCC
Tra il drone e la stazione relay: 25 km
Tra la stazione relay e l'apparato di controllo remoto: 1 km

SRRC
Tra il drone e la stazione di collegamento: 12 km
Tra la stazione di relè e l'apparato di controllo remoto: 1 km

CE
Tra il drone e la stazione di collegamento: 10 km
Tra la stazione relè e l'apparato di controllo remoto: 300 m

Misurato in un ambiente esterno indisturbato e privo di interferenze. Le cifre sopra riportate mostrano la portata di comunicazione più lontana per voli di sola andata senza ritorno all'interno di ogni standard. Durante il volo, prestare sempre attenzione ai promemoria RTH dell'applicazione. La stazione di relè deve essere collocata in una posizione elevata e priva di ostacoli per garantire una comunicazione chiara tra l'apparato di controllo remoto e il drone.

Forte interferenza: Centri urbani, circa 1,5-5 km
Interferenze medie: Aree suburbane, circa 5-15 km
Microinterferenza: Aree remote/periferiche, circa 15-25 km

I dati sono stati testati in conformità agli standard FCC in un ambiente indisturbato con interferenze tipiche. Servono solo come riferimento e non sono una garanzia della distanza di volo effettiva.

Basse interferenze e ostacoli di edifici: circa 0-0,5 km.
Basse interferenze e ostacoli arborei: circa 0,5-3 km

I dati sono stati testati in conformità agli standard FCC in un ambiente indisturbato con interferenze tipiche. Sono solo un riferimento e non costituiscono una garanzia della distanza di volo effettiva.

Antenna direzionale OcuSync 4 × 4, 2T4R

L'antenna utilizza un connettore SMA standard con polarità inversa.

Protocollo USB PD 3.0, tensione di uscita dell'adattatore da 9 V a 15 V (ad es. caricatore portatile DJI 65W).

Se si utilizza un caricatore non raccomandato, ad esempio un caricatore con uscita a 5 V, il D-RTK 3 può essere caricato solo quando l'alimentazione è spenta.

USB Tipo-C

Stazione relè: 4 ore.
Stazione base: 7 ore
Modalità Rover Station: 10 ore.

* Le prestazioni della batteria possono diminuire a basse temperature; si consiglia l'uso di alimentatori che supportano USB PD 3.0.

LiPo
Capacità: 6500 mAh
Energia: 46,8 Wh

Da -20° a 55°C

1 In un ambiente a temperatura normale, la potenza di carica sarà ridotta se la temperatura dell'alloggiamento del dispositivo supera i 48°C. La ricarica a piena potenza riprenderà dopo il raffreddamento.
2) Dopo l'immagazzinamento/utilizzo a basse temperature, l'unità deve essere spostata in un ambiente a temperatura normale e lasciata riscaldare alla temperatura interna della batteria>0°C prima di caricarla.
3) Dopo l'immagazzinamento/utilizzo a temperature elevate, l'unità deve essere spostata in un ambiente a temperatura normale e lasciata raffreddare finché la temperatura interna della batteria non raggiunge <45°C prima di caricarla.

IP67*

* Assicurarsi che tutti i tappi di gomma sull'alloggiamento siano installati correttamente.

Caduta da un'altezza di 2 m con un palo

163 × 89 mm (escluse le antenne direzionali OcuSync)

Circa 1,26 kg
