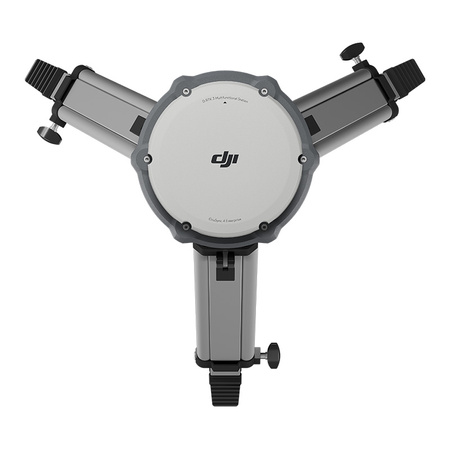

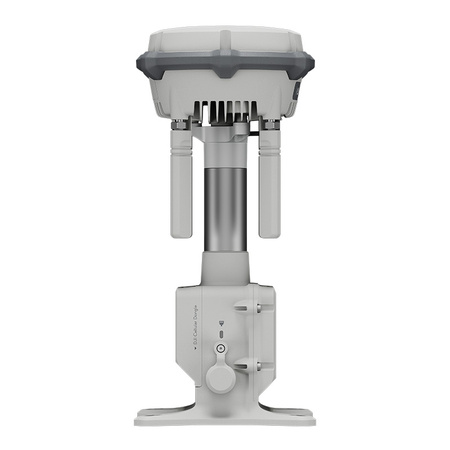

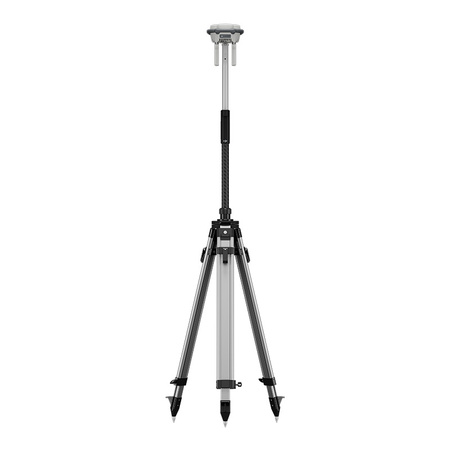

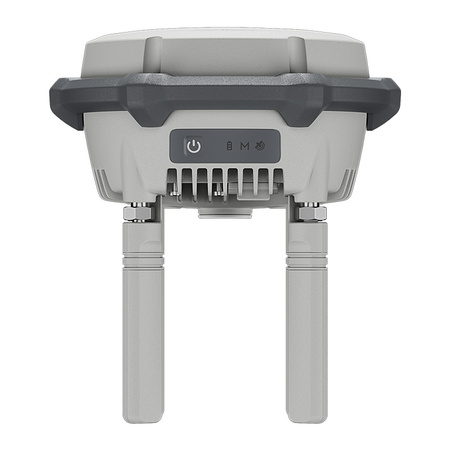

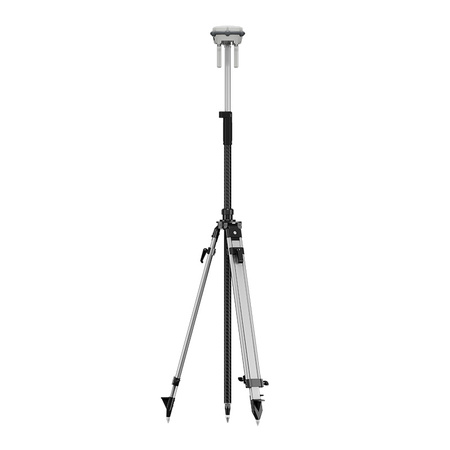

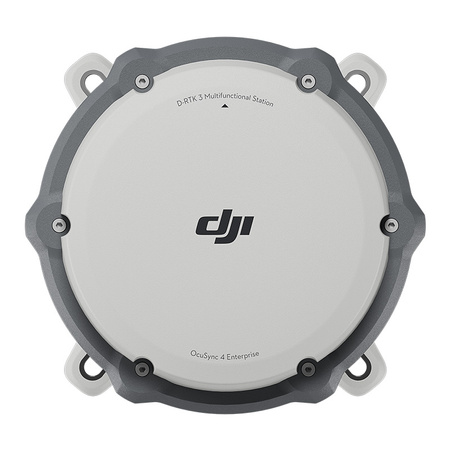

Станция DJI D-RTK 3

Режим на базова станция (режим на предаване) и режим на релейна станция

Точност на базовата станция:
Точност в една точка (некалибрирана):
Хоризонтална: 1,5 м (RMS)
Вертикална: 3,0 m (RMS)

Диференциална точност, базирана на спътник:
Време за сходимост: 20 мин.
Хоризонтално: 30 cm (средноквадратично)
Вертикална: 40 cm (RMS)

Калибриране на мрежата RTK**:
Хоризонтално: 1,0 см (RMS) + 1 ppm
Вертикално: 3,0 cm (RMS) + 1 ppm

Режим на приемащата станция*

Точност на RTK (фиксирано измерване):
Хоризонтално: 0,8 cm (RMS) + 1 ppm
Vertical: 1,5 cm (RMS) + 1 ppm

Точност на RTK (измерване на наклона)***:
Ъглов обхват: 0° до 60°
Хоризонтално: 8 mm + 0,7 mm/° наклон (точност <2 cm в рамките на 30°)

* Точността на измерването зависи от различни фактори. Тази стойност е получена при нормални условия с ненарушена видимост, добро разпределение на спътниците, ниска йоносферна активност и без електромагнитни смущения или многопътни ефекти.
** Точността на координатите за калибриране на базовата станция зависи от различни фактори. За геодезически измервания, точни трасета на полети и др. калибрирането се препоръчва в периоди на неактивна йоносфера, в открита, необезпокоявана среда, без електромагнитни смущения или многопътни ефекти, като се използват четири или повече ГНСС системи.
*** Интензивните вибрации и бързото въртене могат да повлияят на точността на инерционния измервателен блок.

Поддържани честоти: BDS B2b, GALILEO E6**, L-BAND**.
Време за сходимост: 20 минути
Хоризонтално: 30 см (RMS)
Вертикално: 40 см (средноквадратично)

* Точността на измерването зависи от различни фактори. Тази стойност е получена при нормални условия на безпрепятствена видимост, добро разпределение на спътниците, ниска йоносферна активност и липса на електромагнитни смущения или многопътни ефекти.
** Ще бъде поддържана в следващите версии.

Когато се използва като базова или ретранслаторна станция, тя записва необработени данни от наблюдения по RTCM 3.2 във формат DAT.
В режим на роувър станция или в режим на калибриране за базови и релейни станции:
1. поддържа протоколи RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7.
2 Препоръчително е да се използват приемници, които поддържат четири или повече ГНСС системи.

2,4000 GHz до 2,4835 GHz:
<33 dBm (FCC)
＜20 dBm (CE/SRRC/MIC)

5,150 GHz до 5,250 GHz:
<23 dBm (CE/FCC)

5,725 GHz до 5,850 GHz:
<33 dBm (FCC)
<30 dBm (SRRC)
<14 dBm (CE)

Режим на базова станция
Между D-RTK 3 и въздухоплавателно средство:
FCC: 15 km
SRRC: 12 km
CE/JP: 8 km

Режим на роувър станцията:
Между D-RTK 3 и мобилни устройства: 30 m

Измерено в необезпокоявана външна среда без смущения. Горните цифри показват най-далечния комуникационен обхват за еднопосочни полети без връщане в рамките на всеки стандарт. Винаги обръщайте внимание на напомнянията за RTH в приложението по време на полет.

FCC
Между дрона и релейната станция: 25 км
Между релейна станция и апарат за дистанционно управление: 1 км

SRRC
Между дрона и релейната станция: 12 km
Между релейната станция и апарата за дистанционно управление: 1 km

CE
Между дрона и релейната станция: 10 km
Между релейната станция и апарата за дистанционно управление: 300 m

Измерено в необезпокоявана външна среда без смущения. Горните цифри показват най-далечния комуникационен обхват за еднопосочни полети без връщане в рамките на всеки стандарт. Винаги обръщайте внимание на напомнянията за RTH в приложението по време на полет. Релейната станция трябва да бъде поставена на издигнато място без препятствия, за да се осигури ясна комуникация между апарата за дистанционно управление и дрона.

Силни смущения: Градски центрове, приблизително 1,5-5 km
Средни смущения: Приблизително 5-15 км, крайградски райони
Малки смущения: Отдалечени/периферни райони, приблизително 15-25 km

Данните са тествани в съответствие със стандартите на FCC в необезпокоявана среда с типични смущения. Те служат само за справка и не са гаранция за действителното разстояние на полета.

Ниски нива на смущения и препятствия от сгради: приблизително 0-0,5 км
Слаби смущения и препятствия от дървета: приблизително 0,5-3 km

Данните са тествани в съответствие със стандартите на FCC в необезпокоявана среда с типични смущения. Те са само за справка и не са гаранция за действителното разстояние на полета.

Насочена антена OcuSync 4 × 4, 2T4R

Антената използва стандартен SMA конектор с обратна полярност.

Протокол USB PD 3.0, изходно напрежение на адаптер от 9 V до 15 V (напр. преносимо зарядно устройство DJI 65 W)

При използване на не препоръчано зарядно устройство, например зарядно устройство с изходно напрежение 5 V, D-RTK 3 може да се зарежда само когато захранването е изключено.

USB Type-C

Релейна станция: 4 ч.
Базова станция: 7 ч.
Режим на роувър станция: 10 ч.

* Производителността на батерията може да намалее при ниски температури; препоръчва се използването на захранващи устройства, които поддържат USB PD 3.0.

LiPo
Капацитет: 6500 mAh
Енергия: 46,8 Wh

-20° до 55°C

1 В нормална температурна среда мощността на зареждане ще се намали, ако температурата на корпуса на устройството надвиши 48°C. Зареждането с пълна мощност ще се възобнови след охлаждане.
2) След съхранение/използване при ниски температури, устройството трябва да се премести в среда с нормална температура и да се остави да се загрее до вътрешна температура на батерията>0°C преди зареждане.
3) След съхранение/използване при високи температури, устройството трябва да се премести в среда с нормална температура и да се остави да се охлади, докато вътрешната температура на батерията достигне <45°C, преди да се зареди.

IP67*

* Уверете се, че всички гумени тапи на корпуса са правилно монтирани.

Падане от височина 2 м с пръчка

163 × 89 mm (без насочените антени OcuSync)

Приблизително 1,26 кг
