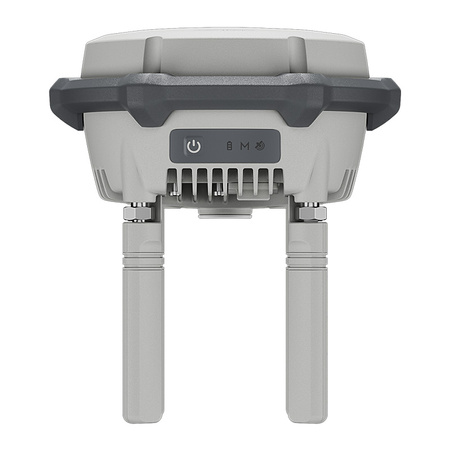

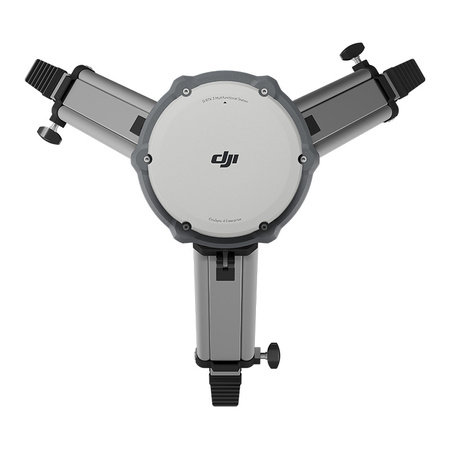

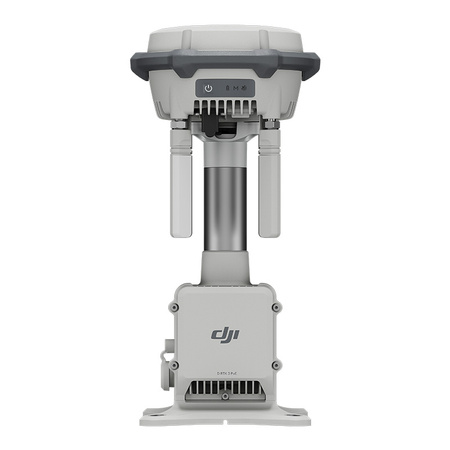

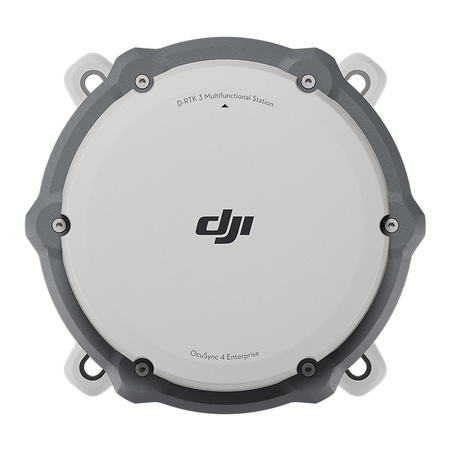

Postaja DJI D-RTK 3

Način bazne postaje (način oddajanja) in način relejne postaje

Natančnost bazne postaje:
Natančnost posamezne točke (nekalibrirana):
Vodoravna: 1,5 m (efektivna vrednost)
Navpična: 3,0 m (RMS)

Diferencialna natančnost na podlagi satelitov: (NKR):
Čas konvergence: 1 min: 20 min (čas kopičenja)
Vodoravno: 30 cm (RMS)
Navpično: (RMS): 1,5 m (RMS) (2,5 m) 40 cm (RMS)

Kalibracija omrežja RTK**:
Vodoravno: 1,0 cm (RMS) + 1 ppm
Vertical: (RMS) + 1 ppm

Način sprejemne postaje*

Natančnost RTK (fiksna meritev):
Vodoravno: 0,8 cm (RMS) + 1 ppm
Vertical: 1,5 cm (RMS) + 1 ppm

Natančnost RTK (merjenje naklona)***: 1:
Razpon kotov: od 0° do 60°.
Vodoravno: 8 mm + 0,7 mm/° nagiba (natančnost <2 cm znotraj 30°)

* Natančnost meritev je odvisna od različnih dejavnikov. Ta vrednost je dobljena v normalnih pogojih z nemoteno vidljivostjo, dobro porazdelitvijo satelitov, nizko ionosfersko aktivnostjo in brez elektromagnetnih motenj ali večpotnih učinkov.
** Natančnost kalibracijskih koordinat bazne postaje je odvisna od različnih dejavnikov. Za geodetske meritve, natančne poti letenja itd. je umerjanje priporočljivo v obdobjih neaktivne ionosfere, v odprtem, nemotenem okolju brez elektromagnetnih motenj ali večpotnih učinkov, z uporabo štirih ali več sistemov GNSS.
*** Močne vibracije in hitro vrtenje lahko vplivajo na natančnost inercialne merilne enote.

Podprte frekvence: BDS B2b, GALILEO E6**, L-BAND**.
Čas konvergence: 20 minut
Vodoravno: 30 cm (RMS)
Navpično: 1,5 m (RMS): 40 cm (RMS)

* Natančnost meritev je odvisna od različnih dejavnikov. Ta vrednost je dobljena v normalnih pogojih z neoviranim pogledom, dobro porazdelitvijo satelitov, nizko ionosfersko aktivnostjo in brez elektromagnetnih motenj ali večpotnih učinkov.
** Podprta bo v poznejših različicah.

Ko se uporablja kot bazna ali relejna postaja, zapisuje neobdelane podatke o opazovanju RTCM 3.2 v formatu DAT.
V načinu postaje roverja ali načinu umerjanja za bazne in relejne postaje:
podpira protokole RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7.
2 Priporoča se uporaba sprejemnikov, ki podpirajo štiri ali več sistemov GNSS.

2,4000 GHz do 2,4835 GHz:
<33 dBm (FCC)
＜20 dBm (CE/SRRC/MIC)

5,150 GHz do 5,250 GHz:
<23 dBm (CE/FCC)

5,725 GHz do 5,850 GHz:
<33 dBm (FCC)
<30 dBm (SRRC)
<14 dBm (CE)

Način bazne postaje
Med napravo D-RTK 3 in zrakoplovom:
FCC: FCC: 15 km
SRRC: 12 km
CE/JP: 8 km

Način Rover Station:
med D-RTK 3 in mobilnimi napravami: 30 m

Izmerjeno v nemotenem zunanjem okolju brez motenj. Zgornje številke prikazujejo najdaljši komunikacijski doseg za enosmerne lete brez povratka v okviru vsakega standarda. Med letenjem bodite vedno pozorni na opomnike RTH v aplikaciji.

FCC
Med dronom in relejno postajo: 25 km med razdaljo med fekalno postajo
Med relejno postajo in napravo za daljinsko upravljanje: 1 km: med daljinskim upravljalnikom in daljinskim upravljalnikom

SRRC
Med dronom in relejno postajo: 12 km: razdalja med daljinskim upravljalnikom in daljinskim upravljalnikom
Med relejno postajo in napravo za daljinsko upravljanje: 1,5 m: 1 km Med daljinskim upravljalnikom in daljinskim upravljalnikom na razdalji 1 km

CE
Med dronom in relejno postajo: 10 km
med relejno postajo in napravo za daljinsko upravljanje: 300 m

Izmerjeno v nemotenem zunanjem okolju brez motenj. Zgornje številke prikazujejo najdaljši komunikacijski domet za enosmerne lete brez povratka v okviru vsakega standarda. Med letom bodite vedno pozorni na opomnike RTH v aplikaciji. Relejna postaja mora biti nameščena na dvignjenem mestu brez ovir, da se zagotovi jasna komunikacija med napravo za daljinsko upravljanje in dronom.

Močne motnje: Približno 1,5-5 km: mestna središča, približno 1,5-5 km
Srednje motnje: primestna območja, približno 5-15 km
Majhne motnje: oddaljena/obrobna območja, približno 15-25 km

Podatki so preizkušeni v skladu s standardi FCC v nemotenem okolju s tipičnimi motnjami. Služijo le kot referenca in niso zagotovilo za dejansko razdaljo leta.

Nizke motnje in ovire v stavbah: približno 0-0,5 km
Majhne motnje in ovire v obliki dreves: približno 0,5-3 km

Podatki so preizkušeni v skladu s standardi FCC v nemotenem okolju s tipičnimi motnjami. Podatki so zgolj referenčni in niso zagotovilo za dejansko razdaljo leta.

Usmerjena antena OcuSync 4 × 4, 2T4R

Antena uporablja standardni priključek SMA z obrnjeno polariteto.

Protokol USB PD 3.0, izhodna napetost adapterja od 9 do 15 V (npr. prenosni polnilnik DJI 65 W)

Če uporabljate odsvetovani polnilnik, na primer polnilnik z izhodno napetostjo 5 V, lahko napravo D-RTK 3 polnite le, ko je napajanje izklopljeno.

USB tipa C

Relejna postaja: 4 ure.
Bazna postaja: 7 ur
Način Rover Station: 10 ur.

* Delovanje baterije se lahko pri nizkih temperaturah zmanjša; priporočamo uporabo napajalnikov, ki podpirajo USB PD 3.0.

LiPo
Kapaciteta: 6500 mAh
Energija: 46,8 Wh

-20° do 55 °C

1 V okolju z normalno temperaturo se moč polnjenja zmanjša, če temperatura ohišja naprave preseže 48 °C. Polnjenje s polno močjo se bo nadaljevalo po ohladitvi.
2) Po skladiščenju/uporabi pri nizkih temperaturah je treba napravo prenesti v okolje z normalno temperaturo in pustiti, da se pred polnjenjem segreje do notranje temperature baterije>0 °C.
3. Po shranjevanju/uporabi pri visokih temperaturah je treba enoto pred polnjenjem premakniti v okolje z normalno temperaturo in pustiti, da se ohladi, dokler notranja temperatura baterije ne doseže <45 °C.

IP67*

* Prepričajte se, da so vsi gumijasti čepki na ohišju pravilno nameščeni.

Padec s palice z višine 2 m

163 × 89 mm (brez usmerjenih anten OcuSync)

Približno 1,26 kg
