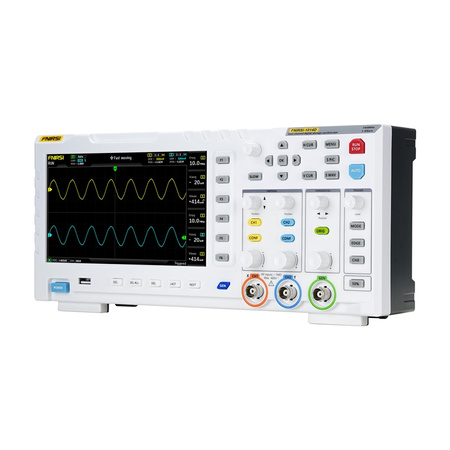

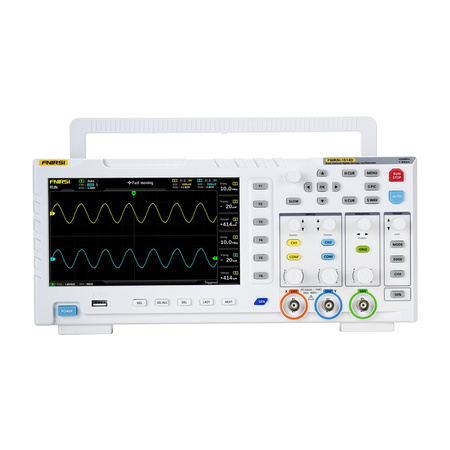

Osciloskop 2-v-1 FNIRSI 1014D generator signalov

FNIRSI 1014D 2-v-1 osciloskopski generator signalov

FNIRSI 1014D je kompakten digitalni osciloskop, namenjen servisom za elektroniko, raziskovalnim in razvojnim oddelkom, tehničnemu izobraževanju in ljubiteljskim uporabnikom. Omogoča hkratno analizo in generiranje signalov, kar znatno poveča obseg uporabe pri diagnosticiranju vezij, testiranju prototipov ali učenju dela z valovnimi oblikami. Naprava ima dva vhodna kanala z impedanco 1 MΩ in podpira pasovno širino 100 MHz pri hitrosti vzorčenja 1GSa/s. Upravljanje olajša 7-palčni zaslon LCD z ločljivostjo 800 × 480 px. Možni so samodejna analiza, FFT, način X-Y in snemanje s kazalcem. Na voljo je tudi 1 GB notranjega pomnilnika z možnostjo shranjevanja do 1.000 oblik valovanja in 1.000 zaslonskih posnetkov, podatke pa je mogoče enostavno izvoziti v osebni računalnik prek vmesnika USB.

Hitra analiza signalov

Visoka frekvenca vzorčenja 1GSa/s in pasovna širina 100 MHz omogočata podrobno analizo analognih in digitalnih signalov. Tako lahko instrument ujame tudi kratkotrajne anomalije v obliki valovanja. Načini sprožilca vključujejo samodejni, enojni in normalni način, ki omogočajo zajemanje impulzov šuma in običajnih analognih signalov, kot so sinusoide.

Vgrajen generator DDS

Vgrajeni generator signalov DDS podpira 14 standardnih oblik valov (npr. sinus, pravokotnik, žaga, trikotnik) z natančno nastavitvijo frekvence s korakom 1 Hz. Uporabljena rešitev omogoča generiranje signalov z natančnimi parametri za testiranje in simulacijo. Izhodno frekvenčno območje sega do 10 MHz (za sinusni val), kar omogoča testiranje širokega nabora elektronskih in signalnih vezij.

Funkcija zajemanja valovne oblike

Funkcija "zajem izhodnega signala" omogoča shranjevanje dela ali celotne dejanske oblike valovanja iz osciloskopa kot izhodnega signala generatorja. Možnost shranjevanja do 1.000 prilagojenih signalov poveča prilagodljivost pri testiranju in analizi. Ta rešitev razlikuje FNIRSI 1014D od klasičnih arbitrarnih generatorjev, ki se zanašajo izključno na ročno prilagajanje signala.

Prenapetostna zaščita

Vgrajeni modul visokonapetostne zaščite omogoča varno merjenje signalov do 400 V (s sondo x10), kar zmanjšuje tveganje poškodb instrumenta med meritvami v sistemih, ki se napajajo iz električnega omrežja. Zaščitna funkcija deluje samodejno, zato ob naključni uporabi sonde brez preklopa na x10 ni nevarnosti, da bi se oprema poškodovala.

Dobro berljiv zaslon

7-palčni barvni zaslon TFT z ločljivostjo 800x480 slikovnih pik zagotavlja jasen prikaz valovnih oblik. Samodejni način in intuitivni vmesnik omogočata hitro sliko signala brez ročnega prilagajanja. Zahvaljujoč inteligentnemu algoritmu zaznavanja naprava samodejno prilagodi raven sprožitve tudi pri valovnih oblikah z več nakloni ali tako imenovanih mrtvih območjih. S tem prihranite čas in se izognete napakam pri interpretaciji. Osciloskop omogoča shranjevanje do 1.000 zaslonskih slik in 1.000 valovnih oblik v 1 GB notranjega pomnilnika. Podatke si lahko ogledate v obliki sličic za hiter pregled in izbiro. Vmesnik omogoča povečavo, brisanje in izvoz zapisov, ne da bi zapustili način pregledovanja.

Funkcije za analizo signalov

Vgrajena funkcija FFT in način prikaza oblike vala X-Y omogočata analizo harmonskih vrednosti ter primerjavo amplitud in faznih premikov dveh signalov. To so uporabna orodja za diagnosticiranje elektronskih vezij. Poleg tega način ročnega merjenja s kazalcem omogoča odčitavanje vrhov in frekvenc brez pretvorbe lestvice, kar poveča natančnost analize tudi pri popačenih oblikah valovanja. Naprava uporablja poseben algoritem za dekodiranje signala številčnice, kar odpravlja težave z napačnimi odčitki, ki so posledica oksidacije ali obrabe mehanizma. Osciloskop deluje pravilno, tudi če je kodirnik poškodovan.

Vključeno:

• Osciloskop FNIRSI 1014D 2-v-1
• 100 MHz sonda x2
• polnilec USB
• uporabniški priročnik
