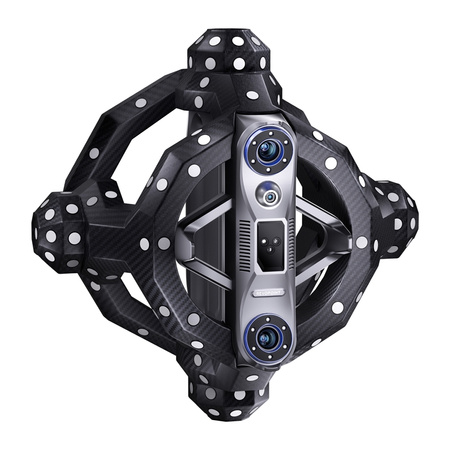

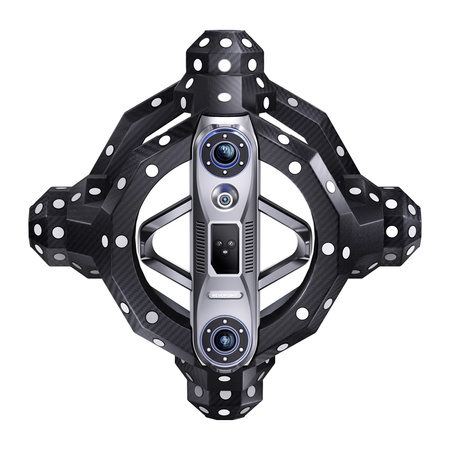

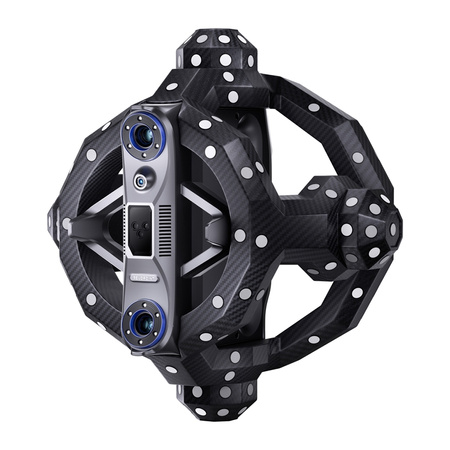

Optični 3D skener Revopoint Trackit

Optični 3D skener Revopoint Trackit

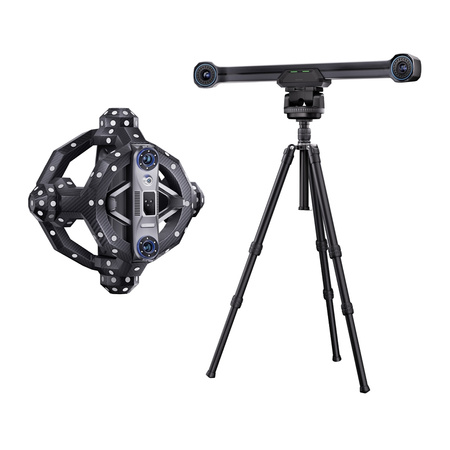

Meroslovna natančnost, popolna mobilnost in inteligentno sledenje objektom v realnem času - Revopoint Trackit je celovit sistem 3D skeniranja, ki združuje optični skener z natančnostjo 0,02 mm z naprednim sledilnikom za sledenje v prostoru. Namenjen je inženirjem, oblikovalcem CAD, strokovnjakom za nadzor kakovosti in industrijskim podjetjem. Trackit zagotavlja hitro, stabilno in ponovljivo skeniranje tako majhnih sestavnih delov kot velikih predmetov - brez potrebe po označevalnikih. Vgrajeni sistem samodejne kalibracije, inteligentni kardanski mehanizmi in namenska programska oprema Revo Trackit zagotavljajo visoko natančnost in priročnost v različnih merilnih okoljih.

Natančnost brez kompromisov

Sistem Revopoint Trackit ponuja natančnost merjenja 0,02 mm in razdaljo točk do 0,05 mm, kar omogoča reprodukcijo tudi najfinejših podrobnosti površine. Za merjenje je odgovoren niz globinskih kamer, ki jih podpirajo modri laserji (30 linij in 1 enojna linija), kar zagotavlja visoko natančnost in stabilnost. Pridobljene podatke je mogoče izvoziti v priljubljenih formatih, kot so PLY, OBJ, STL, ASC, 3MF, GLTF ali FBX, za nadaljnjo uporabo v programski opremi za načrtovanje in inženiring.

Hitro in nemoteno delovanje

Sistem dosega hitrosti skeniranja do 1 500 000 točk na sekundo, kar omogoča učinkovito digitalizacijo predmeta. Zaradi inteligentnega sledenja premikanju skenerja v prostoru lahko delate nemoteno - brez označevalnikov in brez potrebe po vzdrževanju popolnoma fiksnega položaja. Način Track Scan omogoča snemanje položaja in kota skenerja v realnem času, kar zagotavlja natančno združevanje oblakov točk tudi med dinamičnimi premiki.

Samodejna kalibracija

Optični 3D-skener Revopoint Trackit odpravlja zapletene nastavitve z uporabo dveh kardanskih gonilnikov s samodejno kalibracijo (Dual-Axis Gimbal System). Sledilnik in optični bralnik samodejno prilagodita svoj položaj drug glede na drugega, kar zagotavlja dosledno geometrijo merilnega sistema. Postopek umerjanja lahko začnete neposredno v programski opremi - sistem samodejno prepozna kalibracijske plošče in sinhronizira parametre kamere.

Pripravljen na vse razmere

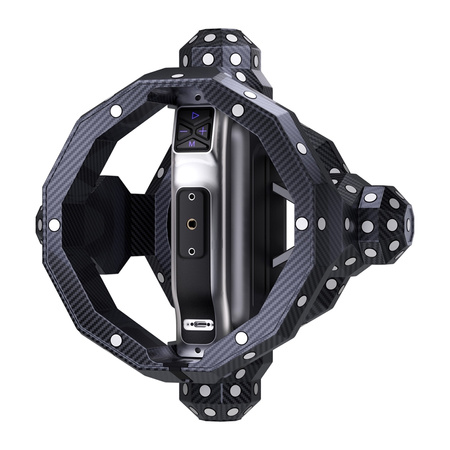

Optični bralnik in sledilnik sta izdelana iz lahkih, a robustnih materialov - okvir iz ogljikovih vlaken in polikarbonatno ohišje zagotavljata odpornost proti mehanskim poškodbam in dolgo življenjsko dobo. Enoti tehtata 1,2 kg oziroma 1,8 kg, delujeta v temperaturnem območju od 0 do 40 °C in ju je mogoče preprosto namestiti na priložena stojala. Celoten komplet boste prevažali v namenskih kovčkih s kolesi, tako da bo komplet ostal popolnoma mobilen in pripravljen za uporabo tako v meroslovnem laboratoriju kot v industrijskem okolju ali delavnici.

Vsestranski načini skeniranja

Sistem Revopoint Trackit ponuja več načinov delovanja, ki ustrezajo različnim scenarijem meritev. V načinu Track Scan se skeniranje izvaja v realnem času brez označevalnikov, kar se dobro obnese pri majhnih do srednje velikih predmetih. Večpoložajno skeniranje omogoča, da se veliki modeli, kot so deli telesa ali deli stroja, razdelijo na dele in samodejno združijo v en sam oblak točk. Za zahtevne površine je na voljo način Marker Scan, pri katerem se uporabljajo magnetni ali samolepilni označevalci za povečanje stabilnosti odčitavanja. Ne glede na izbrani način lahko končne modele shranite v priljubljenih formatih PLY, OBJ, STL, ASC, 3MF, GLTF ali FBX za uporabo v aplikacijah CAD, CAM in 3D.

Napredna programska oprema Revo Trackit

Aplikacija Revo Trackit je središče za upravljanje celotnega postopka skeniranja. Omogoča samodejno prilagajanje izpostavljenosti globinske kamere ter predogled razdalje in kakovosti zbranih točk v realnem času. Omogoča tudi prekinitev skeniranja, preverjanje njegovega napredka in nadaljevanje dela v vsakem trenutku. Sistem samodejno združi oblake točk in ustvari mrežo modela, kar pospeši pripravo končne datoteke. Ko je skeniranje končano, lahko preprosto ustvarite 3D-model, opravite osnovno obdelavo mreže in izvozite podatke v izbranem formatu.

Profesionalni programi

Revopoint Trackit je zasnovan za inženirske, industrijske in oblikovalske aplikacije. Sistem je idealen za nadzor kakovosti in meroslovje, saj omogoča natančno analizo geometrije in kartiranje oblik sestavnih delov. Prav tako je cenjeno orodje pri obratnem inženiringu, saj omogoča digitalizacijo sestavnih delov brez tehnične dokumentacije. Odpira številne možnosti pri izdelavi prototipov in načrtovanju CAD, saj omogoča prenos realnih predmetov v digitalno okolje. S podporo za predmete velikosti od 10 mm do 6 m se sistem Revopoint Trackit uporablja tako v industriji kot tudi v tehničnem izobraževanju ali raziskavah, saj ponuja visoko natančnost in prilagodljivo delo.

Oprema je pripravljena na več

Če želite kar najbolje izkoristiti orodje Revopoint Trackit, je priporočljiva konfiguracija, ki vključuje operacijski sistem Windows 10 ali 11 (64-bitni), procesor Intel Core i9 12. generacije ali novejši, 64 GB pomnilnika RAM in grafično kartico NVIDIA RTX 4060 z 8 GB VRAM ali več. Naprava deluje izključno z arhitekturo x86_64 in zahteva povezavo prek vmesnika USB 3.0 ali novejšega, da se zagotovita ustrezna stabilnost prenosa in nemotena obdelava podatkov med skeniranjem.

Priloženo:

• Sledilnik
• Skener
• Gimbal za samodejno kalibracijo sledilnika (dve osi)
• Kardan za samodejno kalibracijo optičnega bralnika (dve osi)
• Stativ za sledilnik
• Stativ za skener
• Stativ za kalibracijsko ploščo
• Adapter za skener
• Kalibracijska plošča
• Kalibracijska palica
• Napajanje
• PC kabel
• Kabel skenerja
• Kabel kardanskega skenerja
• Kabel kardanske osi sledilnika
• Kabelske vezi
• Magnetni označevalniki
• Sidrni blok (magnetni)
• Podloga za pozicioniranje
• Pomnilniški ključ USB
• Prevozni kovček za sledilno napravo (s kolesi)
• Prevozni kovček za optični bralnik (s kolesi)
• Vodnik za hiter zagon, certifikat in garancijska kartica
