Osciloskops 2-in-1 FNIRSI 1014D signālu ģenerators

FNIRSI 1014D 2-in-1 osciloskopa signālu ģenerators

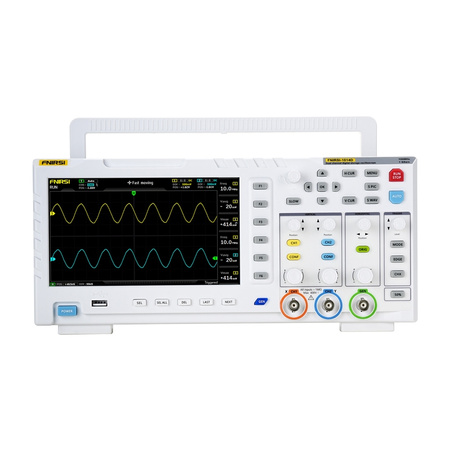

FNIRSI 1014D ir kompakts digitālais osciloskops, kas paredzēts elektronikas servisa darbnīcām, pētniecības un attīstības nodaļām, tehniskās izglītības iestādēm un hobijiem. Tas nodrošina vienlaicīgu analīzi un signālu ģenerēšanu, kas ievērojami paplašina lietojumu klāstu, diagnosticējot shēmas, testējot prototipus vai mācoties strādāt ar viļņu formām. Ierīcei ir divi ieejas kanāli ar 1 MΩ pretestību, un tā atbalsta 100 MHz frekvenču joslas platumu ar 1GSa/s paraugu ņemšanas ātrumu. Darbību atvieglo 7 collu LCD ekrāns ar 800 × 480 px izšķirtspēju. Ir iespējama automātiskā analīze, FFT, X-Y režīms un kursora ierakstīšana. Ir arī 1 GB iekšējā atmiņa ar iespēju saglabāt līdz 1000 viļņu formām un 1000 ekrānšāviņiem, un datus var viegli eksportēt uz datoru, izmantojot USB.

Ātra signālu analīze

Augstais paraugu ņemšanas ātrums 1GSa/s un joslas platums 100 MHz ļauj veikt detalizētu analogo un digitālo signālu analīzi. Tas ļauj instrumentam fiksēt pat īslaicīgas anomālijas viļņu formā. Palaides režīmi ir automātiskais, vienreizējais un parastais, kas ļauj uztvert gan trokšņa impulsus, gan regulārus analogos signālus, piemēram, sinusoīdes.

Iebūvēts DDS ģenerators

Iebūvētais DDS signālu ģenerators atbalsta 14 standarta viļņu formas (piemēram, sinusa, taisnstūra, pīlādžoga, trīsstūra) ar precīzu frekvences regulēšanu ar 1 Hz soli. Izmantotais risinājums ļauj ģenerēt signālus ar precīziem parametriem testēšanai un simulācijai. Izejas frekvenču diapazons sasniedz līdz 10 MHz (sinusoidālam vilnim), kas ļauj testēt plašu elektronisko un signālu shēmu klāstu.

Viļņu formas uztveršanas funkcija

Funkcija "uztveršanas izeja" ļauj daļu vai visu osciloskopa faktisko viļņu formu saglabāt kā ģeneratora izejas signālu. Iespēja saglabāt līdz pat 1000 pielāgotiem signāliem palielina testēšanas un analīzes elastību. Šis risinājums atšķir FNIRSI 1014D no klasiskajiem patvaļīgi izvēlētajiem ģeneratoriem, kas balstās tikai uz manuālu signālu pielāgošanu.

Pārsprieguma aizsardzība

Integrētais augstsprieguma aizsardzības modulis ļauj droši mērīt signālus līdz 400 V (ar x10 zondi), samazinot instrumenta bojājumu risku mērījumu laikā no elektrotīkla barotās sistēmās. Aizsardzības funkcija darbojas automātiski, tāpēc nejauša zondes lietošana, nepārslēdzoties uz x10, nerada risku sabojāt iekārtu.

Ļoti labi salasāms displejs

7" TFT krāsu ekrāns ar 800x480 pikseļu izšķirtspēju nodrošina skaidru viļņu formu attēlojumu. Automātiskais režīms un intuitīvā saskarne ļauj ātri iegūt signāla attēlu bez manuālas regulēšanas. Pateicoties inteliģentam noteikšanas algoritmam, ierīce automātiski pielāgo sprūda līmeni pat viļņu formām ar vairākiem slīpumiem vai tā sauktajām mirušajām zonām. Tas ietaupa laiku un novērš interpretācijas kļūdas. Osciloskops ļauj saglabāt līdz 1000 ekrānšāviņu un 1000 viļņu formu 1 GB iekšējā atmiņā. Datus var apskatīt kā sīktēlus ātrai apskatei un atlasei. Interfeiss ļauj palielināt, dzēst un eksportēt ierakstus, neizejot no pārskatīšanas režīma.

Signālu analīzes funkcijas

Iebūvētā FFT funkcija un X-Y viļņu formas displeja režīms ļauj analizēt harmonikas un salīdzināt divu signālu amplitūdas un fāžu nobīdes. Tie ir noderīgi instrumenti elektronisko shēmu diagnostikā. Turklāt manuālais kursora mērīšanas režīms ļauj veikt maksimumu un frekvenču nolasījumus bez skalas konvertēšanas, tādējādi palielinot analīzes precizitāti pat kropļotās viļņu formās. Ierīce izmanto īpašu algoritmu, lai dekodētu ciparnīcas signālu, novēršot kļūdainu nolasījumu problēmu, ko izraisa mehānisma oksidēšanās vai nodilums. Osciloskops darbojas pareizi pat tad, ja kodētājs ir bojāts.

Komplektā ietilpst:

• FNIRSI 1014D 2-in-1 osciloskops.
• 100 MHz zonde x2
• USB lādētājs
• Lietotāja rokasgrāmata
