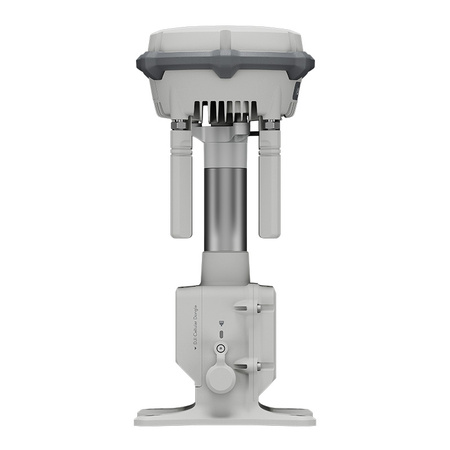

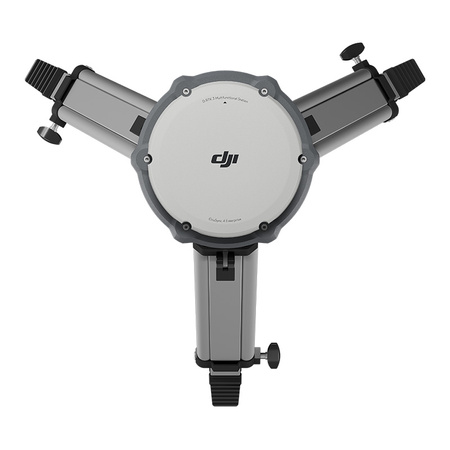

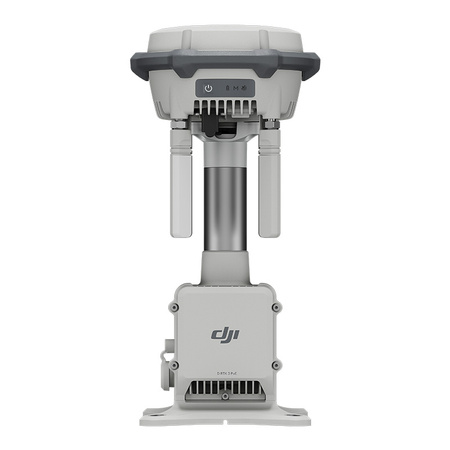

DJI D-RTK 3 állomás

Bázisállomás üzemmód (átviteli üzemmód) és átjátszóállomás üzemmód

Bázisállomás pontossága:
Egypontos pontosság (kalibrálatlan):
1,5 m (RMS)
Függőleges: 3,0 m (RMS)

Műholdalapú differenciális pontosság:
Konvergenciaidő: konverziós idő: 20 perc
Vízszintes: 30 cm (RMS)
Függőleges: 40 cm (RMS)

RTK-hálózat kalibrálása**:
Vízszintes: 1,0 cm (RMS) + 1 ppm
Függőleges: 3,0 cm (RMS) + 1 ppm

Vevőállomás üzemmód*

RTK pontosság (rögzített mérés): RTK-pontosság (rögzített mérés):
Vízszintes: 0,8 cm (RMS) + 1 ppm
Függőleges: 1,5 cm (RMS) + 1 ppm

RTK pontosság (dőlésszögmérés)***:
Szögtartomány: 0° és 60° között
Vízszintes: 8 mm + 0,7 mm/° dőlésszög (pontosság <2 cm 30°-on belül)

* A mérési pontosság különböző tényezőktől függ. Ezt az értéket normál körülmények között, zavartalan látási viszonyok, jó műholdeloszlás, alacsony ionoszféra-aktivitás és elektromágneses interferencia vagy többutas hatások nélkül kapjuk.
** A bázisállomás kalibrációs koordinátáinak pontossága különböző tényezőktől függ. Felméréshez, pontos repülési útvonalakhoz stb. a kalibrálás inaktív ionoszféra idején, nyílt, zavartalan környezetben, elektromágneses interferencia vagy többutas hatások nélkül, négy vagy több GNSS-rendszer használatával ajánlott.
*** Az intenzív rezgés és a gyors forgás befolyásolhatja az inerciamérő egység pontosságát.

Támogatott frekvenciák: BDS B2b, GALILEO E6**, L-BAND**.
Konvergenciaidő: A konverzió ideje: 20 perc.
Vízszintes: 30 cm (RMS)
Függőleges: 40 cm (RMS)

* A mérési pontosság különböző tényezőktől függ. Ezt az értéket normál körülmények között, akadálytalan kilátás, jó műholdeloszlás, alacsony ionoszféra-aktivitás és elektromágneses interferencia vagy többutas hatások nélkül kapjuk.
** A későbbi verziók támogatni fogják.

Bázis- vagy átjátszóállomásként való használat esetén DAT formátumban rögzíti a nyers RTCM 3.2 megfigyelési adatokat.
Roverállomás üzemmódban vagy bázis- és reléállomások kalibrációs üzemmódjában:
1. Támogatja az RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7 protokollokat.
2 Ajánlott olyan vevőkészülékeket használni, amelyek négy vagy több GNSS-rendszert támogatnak.

2,4000 GHz és 2,4835 GHz között:
<33 dBm (FCC)
＜20 dBm (CE/SRRC/MIC)

5,150 GHz és 5,250 GHz között:
<23 dBm (CE/FCC)

5,725 GHz és 5,850 GHz között:
<33 dBm (FCC)
<30 dBm (SRRC)
<14 dBm (CE)

Bázisállomás üzemmód
A D-RTK 3 és a repülőgép között:
FCC: 15 km
SRRC: 12 km
CE/JP: 8 km

Rover Station üzemmód:
A D-RTK 3 és a mobil eszközök között: 30 m

Zavartalan, interferenciától mentes kültéri környezetben mérve. A fenti számok a legtávolabbi kommunikációs hatótávolságot mutatják az egyes szabványokon belüli egyirányú, visszatérés nélküli repülések esetén. Repülés közben mindig figyeljen az RTH emlékeztetőkre az alkalmazásban.

FCC
A drón és a reléállomás között: 25 km
A reléállomás és a távvezérlő készülék között: 1 km

SRRC
A drón és az átjátszóállomás között: 12 km
Az átjátszóállomás és a távvezérlő készülék között: 1 km

CE
A drón és az átjátszóállomás között: 10 km
Az átjátszóállomás és a távvezérlő készülék között: 300 m

Zavartalan, interferenciától mentes kültéri környezetben mérve. A fenti ábrák a legtávolabbi kommunikációs hatótávolságot mutatják az egyes szabványokon belüli egyirányú, visszatérés nélküli repülések esetén. A repülés során mindig figyeljen az alkalmazásban lévő RTH emlékeztetőkre. A távvezérlő készülék és a drón közötti tiszta kommunikáció biztosítása érdekében a reléállomást akadálymentes, magasan fekvő helyre kell helyezni.

Erős interferencia: Városközpontok, kb. 1,5-5 km
Közepes interferencia: Külvárosi területek, kb. 5-15 km
Mikrointerferencia: Távoli/perifériás területek, kb. 15-25 km

Az adatokat az FCC szabványoknak megfelelően, zavartalan környezetben, tipikus interferenciával teszteltük. Csak referenciaként szolgálnak, és nem jelentenek garanciát a tényleges repülési távolságra.

Alacsony interferencia és építési akadályok: kb. 0-0,5 km
Alacsony interferencia és faakadályok: kb. 0,5-3 km

Az adatokat az FCC-szabványoknak megfelelően, zavartalan környezetben, tipikus interferenciával teszteltük. Csak referenciaként szolgálnak, és nem jelentenek garanciát a tényleges repülési távolságra.

OcuSync 4 irányított antenna × 4, 2T4R

Az antenna szabványos SMA csatlakozót használ, fordított polaritással.

USB PD 3.0 protokoll, 9V-15V adapter kimeneti feszültség (pl. DJI hordozható töltő 65W)

Nem ajánlott töltő, például 5 V-os kimenettel rendelkező töltő használata esetén a D-RTK 3 csak kikapcsolt állapotban tölthető.

USB Type-C

Reléállomás: 4 óra.
Bázisállomás: 7 óra
Rover Station üzemmód: 10 óra.

* Alacsony hőmérsékleten csökkenhet az akkumulátor teljesítménye; USB PD 3.0-t támogató tápegységek használata ajánlott.

LiPo
Kapacitás: 6500 mAh
Energia: 46,8 Wh

-20° és 55°C között

1 Normál hőmérsékletű környezetben a töltési teljesítmény csökken, ha a készülékház hőmérséklete meghaladja a 48°C-ot. A teljes teljesítményű töltés a lehűlés után folytatódik.
2) Alacsony hőmérsékleten történő tárolás/használat után a készüléket normál hőmérsékletű környezetbe kell helyezni, és hagyni kell, hogy a töltés előtt az akkumulátor belső hőmérséklete >0°C-ra melegedjen.
3. Magas hőmérsékleten történő tárolás/használat után a készüléket normál hőmérsékletű környezetbe kell vinni, és hagyni kell lehűlni, amíg az akkumulátor belső hőmérséklete eléri a <45°C-ot a töltés előtt.

IP67*

* Ügyeljen arra, hogy a házon lévő összes gumidugó megfelelően legyen felszerelve.

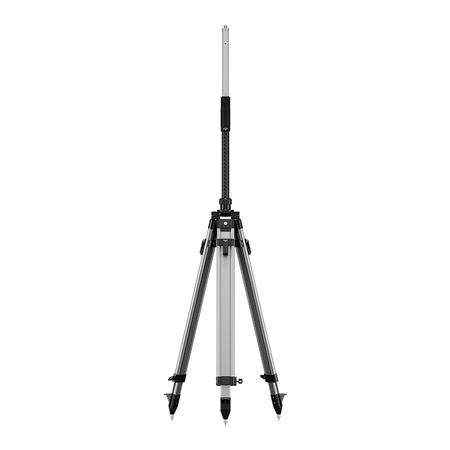

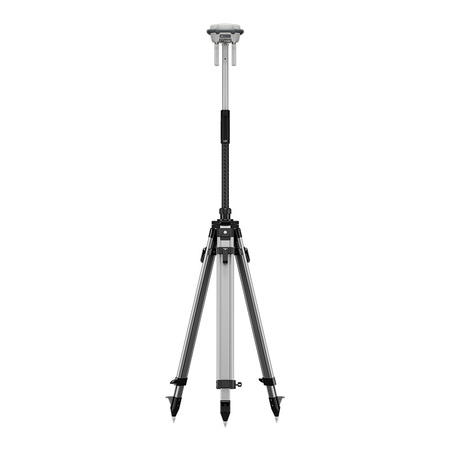

Ejtés 2 m magasságból póznával

163 × 89 mm (OcuSync irányított antennák nélkül)

Kb. 1,26 kg
