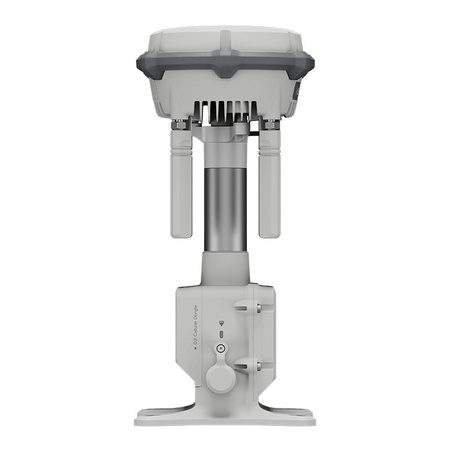

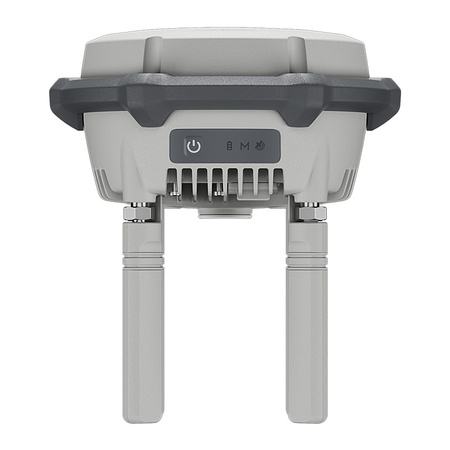

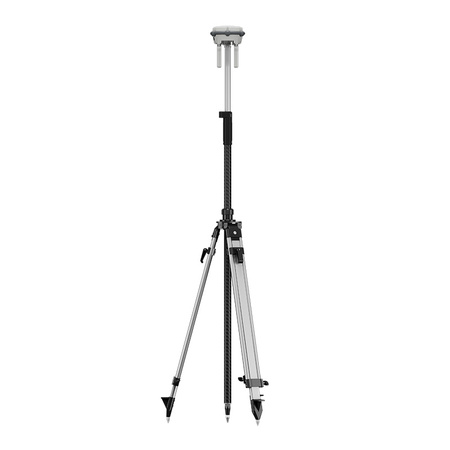

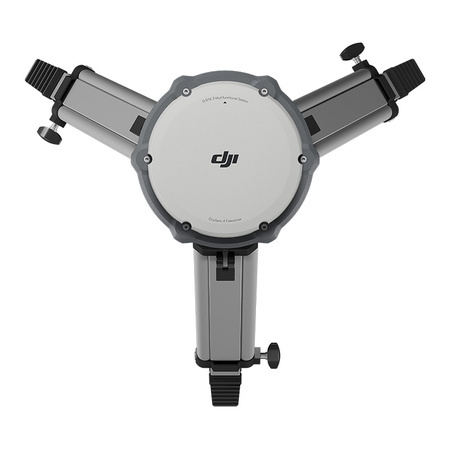

Stanice DJI D-RTK 3

Režim základnové stanice (vysílací režim) a režim retranslační stanice

Přesnost základnové stanice:
Přesnost jednoho bodu (nekalibrovaná):
Horizontální: 1,5 m (efektivní hodnota)
Vertikální: 3,0 m (RMS)

Diferenciální přesnost na základě družic: 1:
Doba konvergence: 1 minuta: 20 min
Horizontální: 30 cm (RMS)
Vertikální: 40 cm (RMS)

Kalibrace sítě RTK**:
Horizontální: 1,0 cm (RMS) + 1 ppm
Vertical: 3,0 cm (RMS) + 1 ppm

Režim přijímací stanice*

Přesnost RTK (pevné měření):
Horizontální: 0,8 cm (RMS) + 1 ppm
Vertikální: 0,5 (RMS) (0,5 RMS) (0,5 RMS) (0,5 RMS) (0,5 RMS) (0,5 RMS) (0,5 RMS) 1,5 cm (RMS) + 1 ppm

Přesnost RTK (měření náklonu)***:
Úhlový rozsah: 0° až 60°
Horizontální: 8 mm + 0,7 mm/° sklonu (přesnost <2 cm v rozmezí 30°).

* Přesnost měření závisí na různých faktorech. Tato hodnota je získána za normálních podmínek s nerušenou viditelností, dobrým rozložením družic, nízkou ionosférickou aktivitou a bez elektromagnetického rušení nebo vícecestných efektů.
** Přesnost kalibračních souřadnic základnové stanice závisí na různých faktorech. Pro geodetické měření, přesné letové dráhy atd. se kalibrace doporučuje v období neaktivní ionosféry, v otevřeném, nerušeném prostředí bez elektromagnetického rušení nebo vícecestných efektů, s použitím čtyř nebo více systémů GNSS.
*** Intenzivní vibrace a rychlá rotace mohou ovlivnit přesnost inerciální měřicí jednotky.

Podporované frekvence: BDS B2b, GALILEO E6**, L-BAND**.
Doba konvergence: 20 minut
Horizontální: 30 cm (RMS)
Vertikální: 1,5 m (RMS): 40 cm (RMS)

* Přesnost měření závisí na různých faktorech. Tato hodnota je získána za normálních podmínek s volným výhledem, dobrým rozložením satelitů, nízkou ionosférickou aktivitou a bez elektromagnetického rušení nebo vícecestných efektů.
** Bude podporováno v pozdějších verzích.

Při použití jako základnová nebo retranslační stanice zaznamenává nezpracovaná pozorovací data RTCM 3.2 ve formátu DAT.
V režimu roverské stanice nebo v kalibračním režimu pro základnové a reléové stanice:
Podporuje protokoly RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7.
2 Doporučuje se používat přijímače, které podporují čtyři nebo více systémů GNSS.

2,4000 GHz až 2,4835 GHz:
<33 dBm (FCC)
＜20 dBm (CE/SRRC/MIC)

5,150 GHz až 5,250 GHz:
<23 dBm (CE/FCC)

5,725 GHz až 5,850 GHz:
<33 dBm (FCC)
<30 dBm (SRRC)
<14 dBm (CE)

Režim základnové stanice
Mezi D-RTK 3 a letadlem:
FCC: 15 km
SRRC: 12 km
CE/JP: 8 km

Režim roverské stanice:
Mezi D-RTK 3 a mobilními zařízeními: 30 m

Měřeno v nerušeném venkovním prostředí bez rušení. Výše uvedené údaje ukazují nejvzdálenější komunikační dosah pro jednosměrné lety bez návratu v rámci každého standardu. Při létání vždy věnujte pozornost připomínkám RTH v aplikaci.

FCC
Mezi dronem a reléovou stanicí: 25 km
Mezi retranslační stanicí a přístrojem dálkového ovládání: 1 km

SRRC
Mezi dronem a retranslační stanicí: 12 km
Mezi retranslační stanicí a přístrojem dálkového ovládání: 1 km

CE
Mezi dronem a retranslační stanicí: 10 km
Mezi retranslační stanicí a přístrojem dálkového ovládání: 300 m

Měřeno v nerušeném venkovním prostředí bez rušení. Výše uvedené údaje ukazují nejvzdálenější komunikační dosah pro jednosměrné lety bez návratu v rámci každého standardu. Během letu vždy věnujte pozornost připomínkám RTH v aplikaci. Reléová stanice by měla být umístěna na vyvýšeném místě bez překážek, aby byla zajištěna jasná komunikace mezi přístrojem dálkového ovládání a dronem.

Silné rušení: Středy měst, přibližně 1,5-5 km
Střední rušení: Příměstské oblasti, cca 5-15 km
Mikro rušení: Vzdálené/okrajové oblasti, cca 15-25 km

Údaje jsou testovány v souladu s normami FCC v nerušeném prostředí s typickým rušením. Slouží pouze jako reference a nejsou zárukou skutečné letové vzdálenosti.

Nízké rušení a překážky v budově: přibližně 0-0,5 km
Nízké rušení a překážky v podobě stromů: přibližně 0,5-3 km

Údaje jsou testovány v souladu s normami FCC v nerušeném prostředí s typickým rušením. Jsou pouze referenční a nezaručují skutečnou letovou vzdálenost.

Směrová anténa OcuSync 4 × 4, 2T4R

Anténa používá standardní konektor SMA s obrácenou polaritou.

Protokol USB PD 3.0, výstupní napětí adaptéru 9 V až 15 V (např. přenosná nabíječka DJI 65 W).

Při použití nedoporučené nabíječky, např. nabíječky s výstupním napětím 5 V, lze D-RTK 3 nabíjet pouze při vypnutém napájení.

USB typu C

Reléová stanice: 4 hod.
Základnová stanice: 7 hod.
Režim roverské stanice: 10 hod.

* Výkon baterie se může při nízkých teplotách snížit; doporučujeme používat napájecí zdroje podporující USB PD 3.0.

LiPo
Kapacita: 6500 mAh
Energie: 46,8 Wh

-20° až 55°C

1 V prostředí s běžnou teplotou se nabíjecí výkon sníží, pokud teplota krytu zařízení překročí 48 °C. Nabíjení plným výkonem se obnoví po ochlazení.
2) Po skladování/používání při nízkých teplotách je třeba přístroj přenést do prostředí s normální teplotou a před nabíjením jej nechat zahřát na vnitřní teplotu baterie>0 °C.
3. Po skladování/používání při vysokých teplotách by měla být jednotka před nabíjením přemístěna do prostředí s normální teplotou a měla by se nechat vychladnout, dokud vnitřní teplota baterie nedosáhne <45 °C.

IP67*

* Ujistěte se, že jsou všechny gumové zátky na krytu správně nainstalovány.

Pád z výšky 2 m s tyčí

163 × 89 mm (bez směrových antén OcuSync)

Přibližně 1,26 kg
