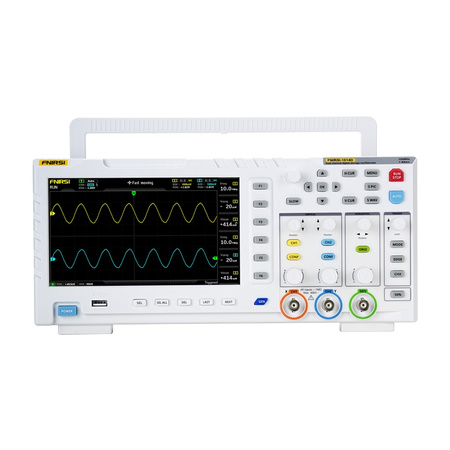

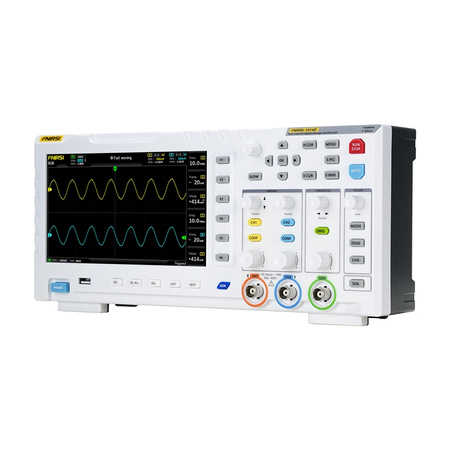

Osciloskop 2 v 1 FNIRSI 1014D generátor signálu

Generátor signálu osciloskopu 2 v 1 FNIRSI 1014D

FNIRSI 1014D je kompaktní digitální osciloskop určený pro servisy elektroniky, výzkumná a vývojová oddělení, technické vzdělávání a hobby. Umožňuje současnou analýzu a generování signálu, což výrazně rozšiřuje možnosti použití při diagnostice obvodů, testování prototypů nebo výuce práce s průběhy. Zařízení má dva vstupní kanály s impedancí 1 MΩ a podporuje šířku pásma 100 MHz při vzorkovací frekvenci 1GSa/s. Obsluhu usnadňuje 7palcový displej LCD s rozlišením 800 × 480 px. Je možná automatická analýza, FFT, režim X-Y a záznam kurzoru. K dispozici je také interní paměť o velikosti 1 GB s možností uložení až 1 000 průběhů a 1 000 snímků obrazovky a data lze snadno exportovat do počítače prostřednictvím USB.

Rychlá analýza signálu

Vysoká vzorkovací frekvence 1GSa/s a šířka pásma 100 MHz umožňují podrobnou analýzu analogových a digitálních signálů. Přístroj tak dokáže zachytit i krátkodobé anomálie v průběhu signálu. Režimy spouštění zahrnují Auto, Single a Normal, což umožňuje zachytit jak šumové impulsy, tak pravidelné analogové signály, jako jsou sinusoidy.

Vestavěný generátor DDS

Integrovaný generátor signálů DDS podporuje 14 standardních průběhů (např. sinus, obdélník, pila, trojúhelník) s přesným nastavením frekvence v krocích po 1 Hz. Použité řešení umožňuje generovat signály s přesnými parametry pro testování a simulaci. Výstupní frekvenční rozsah dosahuje až 10 MHz (pro sinusový průběh), což umožňuje testování široké škály elektronických a signálních obvodů.

Funkce zachycení tvaru vlny

Funkce "zachycení výstupu" umožňuje uložit část nebo celý aktuální průběh z osciloskopu jako výstupní signál generátoru. Možnost uložit až 1 000 vlastních signálů zvyšuje flexibilitu při testování a analýze. Toto řešení odlišuje přístroj FNIRSI 1014D od klasických libovolných generátorů, které se spoléhají pouze na ruční nastavení signálu.

Přepěťová ochrana

Integrovaný modul vysokonapěťové ochrany umožňuje bezpečně měřit signály až do 400 V (se sondou x10), což snižuje riziko poškození přístroje při měření v systémech napájených ze sítě. Funkce ochrany pracuje automaticky, takže při náhodném použití sondy bez přepnutí na x10 nehrozí poškození zařízení.

Dobře čitelný displej

Barevný 7" displej TFT s rozlišením 800 × 480 pixelů poskytuje přehledné zobrazení průběhů. Automatický režim a intuitivní rozhraní umožňují rychle získat obraz o signálu bez nutnosti ručního nastavování. Díky inteligentnímu detekčnímu algoritmu přístroj automaticky nastavuje úroveň spouštění i u průběhů s více sklony nebo tzv. mrtvých zón. To šetří čas a zabraňuje chybám při interpretaci. Osciloskop umožňuje uložit až 1 000 snímků obrazovky a 1 000 průběhů do interní paměti o velikosti 1 GB. Data lze zobrazit jako miniatury pro rychlé prohlížení a výběr. Rozhraní umožňuje záznamy zvětšovat, mazat a exportovat bez nutnosti opustit režim prohlížení.

Funkce analýzy signálu

Vestavěná funkce FFT a režim zobrazení průběhů X-Y umožňují analyzovat harmonické a porovnávat amplitudy a fázové posuny dvou signálů. Jedná se o užitečné nástroje při diagnostice elektronických obvodů. Režim ručního měření kurzoru navíc umožňuje odečítat špičky a frekvence bez nutnosti přepočtu měřítka, čímž se zvyšuje přesnost analýzy i u zkreslených průběhů. Přístroj používá k dekódování signálu číselníku speciální algoritmus, který eliminuje problém chybných odečtů způsobených oxidací nebo opotřebením mechanismu. I když je snímač poškozen, osciloskop pracuje správně.

Součástí dodávky je:

• Osciloskop 2 v 1 FNIRSI 1014D
• Sonda 100 MHz x2
• USB nabíječka
• Uživatelská příručka
