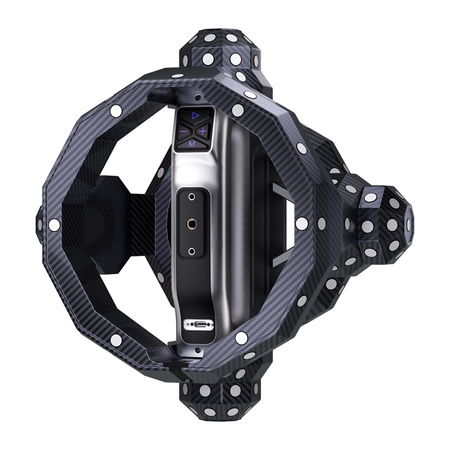

Metrologická přesnost, plná mobilita a inteligentní sledování objektů v reálném čase - Revopoint Trackit je komplexní 3D skenovací systém, který kombinuje optický skener s přesností 0,02 mm s pokročilým systémem sledování prostoru. Je určen pro konstruktéry, návrháře CAD, specialisty na kontrolu kvality i průmyslové podniky. Trackit poskytuje rychlé, stabilní a opakovatelné skenování malých součástí i velkých objektů - bez nutnosti použití značek. Integrovaný automatický kalibrační systém, inteligentní kardanové křídlo a specializovaný software Revo Trackit zajišťují vysokou přesnost a pohodlí v různých měřicích prostředích.

Přesnost bez kompromisů

Revopoint Trackit nabízí přesnost měření 0,02 mm a vzdálenost bodů až 0,05 mm, což umožňuje reprodukovat i ty nejjemnější detaily povrchu. Za měření je zodpovědná sada hloubkových kamer podporovaných modrými lasery (30 čar a 1 jednoduchá čára), které zajišťují vysokou přesnost a stabilitu. Výsledná data lze exportovat do oblíbených formátů, jako jsou PLY, OBJ, STL, ASC, 3MF, GLTF nebo FBX, pro další použití v návrhovém a konstrukčním softwaru.

Rychlý a bezproblémový provoz

Systém dosahuje rychlosti skenování až 1 500 000 bodů za sekundu, což umožňuje efektivní digitalizaci objektu. Díky inteligentnímu sledování pohybu skeneru v prostoru můžete pracovat plynule - bez značek a bez nutnosti udržovat dokonale fixovanou polohu. Režim Track Scan umožňuje zaznamenávat polohu a úhel skeneru v reálném čase a zajišťuje přesné slučování mračen bodů i při dynamických pohybech.

Automatická kalibrace

Optický 3D skener Revopoint Trackit eliminuje složité nastavování díky použití dvou kardanových závěsů s automatickou kalibrací (Dual-Axis Gimbal System). Tracker a skener automaticky upravují svou polohu vůči sobě navzájem, což zajišťuje konzistentní geometrii měřicího systému. Proces kalibrace lze spustit přímo v softwaru - systém automaticky rozpozná kalibrační pole a synchronizuje parametry kamery.

Připraven na každou situaci

Skener i tracker jsou vyrobeny z lehkých, ale robustních materiálů - rám z uhlíkových vláken a polykarbonátový kryt zajišťují odolnost proti mechanickému poškození a dlouhou životnost. Zařízení váží 1,2 kg, resp. 1,8 kg, pracují v teplotním rozsahu 0 až 40 °C a lze je snadno upevnit na dodávané stativy. Celou sadu budete přepravovat ve speciálních kufrech s kolečky, takže sada zůstane plně mobilní a připravená k použití jak v metrologické laboratoři, tak v průmyslovém prostředí nebo dílně.

Všestranné režimy skenování

Revopoint Trackit nabízí několik provozních režimů, které vyhovují různým scénářům měření. V režimu Track Scan probíhá skenování v reálném čase bez značek, což se dobře osvědčuje u malých až středně velkých objektů. Režim Multi-Position Scan umožňuje rozdělit velké modely, jako jsou části karoserie nebo stroje, na části a automaticky je spojit do jednoho mračna bodů. Pro náročné povrchy je k dispozici režim Marker Scan, který využívá magnetické nebo samolepicí značky pro zvýšení stability odečtu. Bez ohledu na zvolený režim lze hotové modely uložit v oblíbených formátech PLY, OBJ, STL, ASC, 3MF, GLTF nebo FBX pro použití v aplikacích CAD, CAM a 3D.

Pokročilý software Revo Trackit

Aplikace Revo Trackit je centrem řízení celého procesu skenování. Umožňuje automatické nastavení expozice hloubkové kamery a náhled vzdálenosti a kvality sebraných bodů v reálném čase. Umožňuje také kdykoli pozastavit skenování, ověřit jeho průběh a pokračovat v práci. Systém automaticky slučuje mračna bodů a generuje modelovou mřížku, což urychluje přípravu finálního souboru. Po dokončení skenování můžete snadno vygenerovat 3D model, provést základní zpracování sítě a exportovat data ve zvoleném formátu.

Profesionální aplikace

Revopoint Trackit je určen pro strojírenské, průmyslové a návrhářské aplikace. Systém je ideální pro kontrolu kvality a metrologii, protože umožňuje přesnou analýzu geometrie a mapování tvarů součástí. Je také ceněným nástrojem v reverzním inženýrství, kde umožňuje digitalizaci součástí bez technické dokumentace. Otevírá široké možnosti při tvorbě prototypů a navrhování CAD, neboť usnadňuje přenos reálných objektů do digitálního prostředí. Díky podpoře objektů o velikosti od 10 mm do 6 m se Revopoint Trackit používá v průmyslu i v technickém vzdělávání nebo výzkumu a nabízí vysokou přesnost a flexibilní práci.

Zařízení připravené na další

Chcete-li ze zařízení Revopoint Trackit vytěžit maximum, doporučuje se konfigurace zahrnující systém Windows 10 nebo 11 (64bitový), procesor Intel Core i9 12. generace nebo novější, 64 GB paměti RAM a grafickou kartu NVIDIA RTX 4060 s 8 GB VRAM nebo vyšší. Zařízení pracuje výhradně s architekturou x86_64 a vyžaduje připojení přes rozhraní USB 3.0 nebo novější, aby byla zajištěna odpovídající stabilita přenosu a plynulé zpracování dat během skenování.

Součástí dodávky je:

• Tracker
• Skener
• Gimbal pro automatickou kalibraci trackeru (dvě osy)
• Gimbal pro automatickou kalibraci skeneru (dvouosý)
• Stativ pro tracker
• Stativ pro skener
• Stativ pro kalibrační desku
• Adaptér pro skener
• Kalibrační deska
• Kalibrační tyč
• Napájecí zdroj
• PC kabel
• Kabel skeneru
• Kabel kardanu skeneru
• Kabel kardanu sledovacího zařízení
• Kabelové stahovací pásky
• Magnetické značky
• Kotevní blok (magnetický)
• Polohovací podložka
• USB paměťová karta
• Přepravní pouzdro pro sledovací zařízení (s kolečky)
• Přepravní kufr pro skener (s kolečky)
• Stručný návod k použití, certifikát a záruční list
