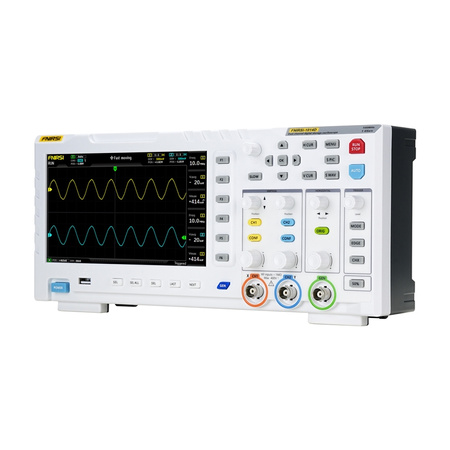

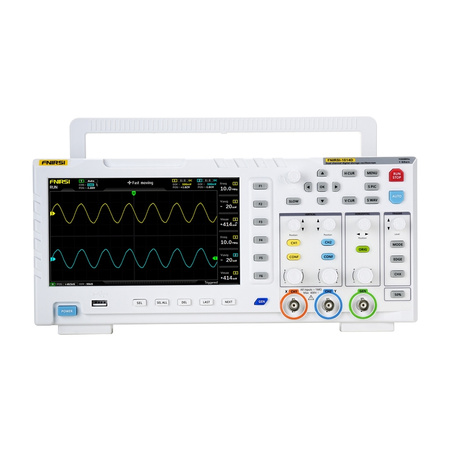

Osciloscop 2 în 1 FNIRSI 1014D generator de semnal

FNIRSI 1014D Osciloscop generator de semnal 2 în 1

FNIRSI 1014D este un osciloscop digital compact conceput pentru atelierele de service electronice, departamentele de cercetare și dezvoltare, învățământul tehnic și amatorii. Acesta permite analiza simultană și generarea de semnal, ceea ce mărește semnificativ gama de aplicații atunci când diagnosticați circuite, testați prototipuri sau învățați să lucrați cu forme de undă. Dispozitivul are două canale de intrare cu o impedanță de 1 MΩ și suportă o lățime de bandă de 100 MHz la o rată de eșantionare de 1GSa/s. Un ecran LCD de 7 inch cu o rezoluție de 800×480 px facilitează operarea. Sunt posibile autoanaliza, FFT, modul X-Y și înregistrarea cursorului. Există, de asemenea, o memorie internă de 1 GB cu capacitatea de a stoca până la 1.000 de forme de undă și 1.000 de capturi de ecran, iar datele pot fi exportate cu ușurință către un PC prin USB.

Analiza rapidă a semnalului

O rată mare de eșantionare de 1GSa/s și o lățime de bandă de 100 MHz permit analiza detaliată a semnalelor analogice și digitale. Acest lucru permite instrumentului să surprindă chiar și anomaliile de scurtă durată din forma de undă. Modurile de declanșare includ Auto, Single și Normal, permițând captarea atât a impulsurilor de zgomot, cât și a semnalelor analogice regulate, cum ar fi sinusoidele.

Generator DDS încorporat

Generatorul de semnal DDS integrat acceptă 14 forme de undă standard (de exemplu, sinus, dreptunghi, dinte de ferăstrău, triunghi), cu reglarea precisă a frecvenței în trepte de 1 Hz. Soluția utilizată face posibilă generarea de semnale cu parametri preciși pentru testare și simulare. Gama de frecvențe de ieșire ajunge până la 10 MHz (pentru o undă sinusoidală), permițând testarea unei game largi de circuite electronice și de semnal.

Funcția de captare a formei de undă

Funcția "captură ieșire" permite salvarea unei părți sau a întregii forme de undă reale de la osciloscop ca semnal de ieșire al generatorului. Capacitatea de a stoca până la 1.000 de semnale personalizate crește flexibilitatea în testare și analiză. Această soluție distinge FNIRSI 1014D de generatoarele arbitrare clasice, care se bazează exclusiv pe ajustarea manuală a semnalului.

Protecție la supratensiune

Modulul integrat de protecție la înaltă tensiune permite măsurarea în siguranță a semnalelor de până la 400V (cu sondă x10), reducând riscul de deteriorare a instrumentului în timpul măsurătorilor în sistemele alimentate de la rețea. Funcția de protecție funcționează automat, astfel încât utilizarea accidentală a sondei fără trecerea la x10 nu riscă să deterioreze echipamentul.

Afișaj extrem de lizibil

Ecranul color TFT de 7" cu o rezoluție de 800x480 pixeli oferă o reprezentare clară a formelor de undă. Modul automat și o interfață intuitivă vă permit să obțineți rapid o imagine a semnalului fără ajustare manuală. Datorită unui algoritm inteligent de detectare, dispozitivul ajustează automat nivelul de declanșare chiar și pentru formele de undă cu pante multiple sau așa-numitele zone moarte. Acest lucru economisește timp și evită erorile de interpretare. Osciloscopul permite stocarea a până la 1.000 de capturi de ecran și 1.000 de forme de undă în memoria internă de 1 GB. Datele pot fi vizualizate ca miniaturi pentru vizualizare și selecție rapidă. Interfața permite mărirea, ștergerea și exportarea înregistrărilor fără a ieși din modul de revizuire.

Funcții de analiză a semnalului

Funcția FFT încorporată și modul de afișare a formei de undă X-Y permit analizarea armonicilor și compararea amplitudinilor și defazajelor a două semnale. Acestea sunt instrumente utile în diagnosticarea circuitelor electronice. În plus, modul de măsurare manuală a cursorului permite citirea vârfurilor și a frecvențelor fără a fi necesară conversia scalei, crescând precizia analizei chiar și în cazul formelor de undă distorsionate. Dispozitivul utilizează un algoritm special pentru a decoda semnalul cadranului, eliminând problema citirilor eronate cauzate de oxidarea sau uzura mecanismului. Chiar și atunci când codificatorul este deteriorat, osciloscopul funcționează corect.

Inclus:

• Osciloscop 2 în 1 FNIRSI 1014D
• Sondă de 100 MHz x2
• Încărcător USB
• Manual de utilizare
